• 一、产品简介

  介绍 MultiFiber™ Pro 光功率计和光纤测试工具包。 MultiFiber Pro Optical Power Meter and Source 是唯一一款无需使用扇形跳线便可测试 MPO 光纤干线的光纤测试仪。此单模和多模 MPO 光纤测试工具使极性测试问题不再复杂，并可使 MPO 卡盒更容易进行现场测试。无论是使用 10 Gbps 预端接 MPO 光纤干线，还是计划使用新一代40/100 Gbps Ethernet 性能，数据中心正在统一使用 MPO 连接器解决方案。典型的数据中心光纤安装意味着耗时、手动及不精确的 MPO 验证。MultiFiber Pro Optical Power Meter and Source 比单光纤电缆认证法的速度快 90%，因为它只对单个连接器中的 12 个光纤进行功率损耗测量和极性验证 — 可将测试时间从几周减少到几天。

• 二、产品介绍

  首款支持单模和多模 MPO 光纤认证的 MPO 光纤测试仪

  • 利用“扫描全部”功能自动扫描和测试 MPO 连接器中的所有光纤

  • 支持多模和单模 MPO 光纤干线

  • 在测试光纤干线时无需使用扇形跳线

  • 以最小的界面显示易懂的结果

  • 用户界面上显示所有12光纤

  • 自动 8、10 和 12 光纤测量

  • 诊断 MPO 光纤链接并分析单根光纤的测试结果

  • Mag Kit 束带附件 - 强稀土磁体可吸到测试环境中的金属表面上，从而解放了操作人员的双手




• 三、产品功能

  特性

  “全部扫描”功能

  MultiFiber Pro 功率计中的“全部扫描”功能可自动扫描和测试所有 12 MPO 连接器中的光纤 – 只需 6 秒就可完成所有损耗和功率测量工作。此功能可在使用扇形跳线时自动测试 MPO 终端光纤，避免了在光纤间移动光纤测试仪的人工过程和时间消耗。





  内置极性验证

  任何极性方案的目的就是为了提供一个链路发送器到链路接收器间的不间断连接。对于阵列式连接器，TIA-568-C.0 定义了 3 种方法实现此目的：方法 A、B 和 C。部署错误十分常见，因为这些方法需要将不同极性的跳接线组合起来使用。为了确保极性正确，MultiFiber Pro 允许用户测试单条跳线、永久链路和通道。






  板载 MPO 测试适配器

  在光功率计和光源上均配有 MPO 连接器，无需使用昂贵、复杂的扇形跳线即可测试 MPO 光纤。



  无保护罩的端口会使布线、设备和测试仪存在受污染的危险，从而影响性能。在测试仪上使用带遮蔽式保护罩的连接件可以防尘。通过关闭 MPO 连接器端口，MultiFiber Pro 为您提供更高的测试可靠性，使您更加安心。







  简洁的用户界面

  MultiFiber Pro 在简洁地同时显示12 光纤极性、功率和损耗测试结果方面做得非常成功，因此该用户界面正在申请专利。该功率计可轻松地让用户同时了解 12 多根光纤的测量结果。光源显示的是每条 MPO 连接器中正在测试的光纤。任何一个不满足测试极限值的测量值均被明确指出，以便进行根本原因分析。这个功能强大、操作简单的测试工具可让每个人都成为光纤测试的专家，提高测试数据中心项目的效率。









  选择单条光纤

  数据中心的主要问题之一，是在测试和故障排除期间是否能够详细了解单条光纤的情况。MultiFiber Pro 可对 MPO 光缆中的单条光纤进行故障诊断并提供单条光纤的测试结果。此功能可通过更精确的单条光纤数据和报告，提高 MPO 连接器验证和故障排除的灵活性。








  轻松的报告

  MultiFiber Pro 功率计内部最多可存储 3,000 个测试结果（相当于 250 条 MPO 线缆），可上传至运行 LinkWare™ 7 电缆测试管理软件的 PC 上。LinkWare 7 可以管理测试结果、编辑线缆 ID、打印专业报告，甚至可将数据导出为电子表格格式。




  满足各种需要的工具包

  MultiFiber Pro 拥有多个方便的工具包配置，可满足您所有的清洁、检查和验证测试需求。工具包包括：

  FI-7000 FiberInspector Pro 带有 MPO 探尖和清洁用品
  FI-7000 是一款终极检查工具。此工具可使您快速检查和认证端口或跳线的光纤端面。此工具可实现 2 秒自动完成通过/失败检测，排除主观猜测，藉此任何人都可以成为光纤检测专家。

  • 光纤端面自动化通过/失败验收测试

  • 可拖放的大型触摸屏

  • 由于污染、糙面、裂纹和划痕造成的问题区域的图形指示

  • 符合工业标准 - IEC 61300-3-35

  • 消除端面测量的人为主观因素

  • 包括用于检测探头的 MPO 探尖和 MPO 清洁器



  光纤清洁 – Quick Clean™ 清洁器
  清洁很重要。Fluke Networks 的 Quick Clean 清洁器可立即清洁光纤穿板式连接器和端面。只需推动工具端头即可进行清洁操作，并用转轮回位 – 就这么简单。MPO Quick Clean 清洁器是与 MultiFiber Pro 工具包绑定在一起的，确保您在一开始就拥有最好的清洁工具。




• 四、产品规格

  型号和配件

  型号




  型号/名称说明

  MFTK1200

  金牌支持服务 »

  MultiFiber Pro 测试基本工具包包括 MultiFiber Pro 光功率计、850光源、测试跳线、 MPO 适配器、磁性束带附件和便携箱。




  MFTK-SM1310

  金牌支持服务 »

  MultiFiber Pro 1310 nm 单模工具包包括 MultiFiber Pro 功率计、1310 nm 光源、测试参考线、MPO 适配器、磁性束带附件和便携箱




  MFTK-SM1550

  金牌支持服务 »

  MultiFiber Pro 1550 nm 单模工具包包括 MultiFiber Pro 功率计、1550 nm 光源、测试参考线、MPO 适配器、磁性束带附件和便携箱






  捆包




  型号/名称说明

  MFTK-MM850-SM1310

  金牌支持服务 »

  MultiFiber Pro Multimode 和 1310 nm 单模工具包包括 MultiFiber Pro 光功率计、850 nm 光源、1310 nm 光源、测试参考线、MPO 适配器、磁性束带附件和便携箱




  MFTK-MM850-SM1550

  金牌支持服务 »

  MultiFiber Pro Multimode 和 1550 nm 单模工具包包括 MultiFiber Pro 光功率计、850 nm 光源、1550 nm 光源、测试参考线、MPO 适配器、磁性束带附件和便携箱




  MFTK-SM1310-SM1550

  金牌支持服务 »

  MultiFiber Pro Singlemode 测试工具包括 MultiFiber Pro 功率计、1310 nm 激光光源、1550 nm 激光光源、单模测试线（1 个无插脚/无插脚；1 个无插脚/带插脚；2 个带插脚/带插脚），2 个 APC MPO 适配器、磁性束带附件和和便携箱。






  配件




  型号/名称说明

  MS2-MAG-KIT

  磁性束带附件和备用防护套




  MFPOWERMETER

  金牌支持服务 »

  MultiFiber Pro 光功率计。参见照片




  FI2-7000-MPO

  金牌支持服务 »

  FiberInspector Pro 配有 MPO 端头及清洁用具。参见照片




  MF1310 光源

  金牌支持服务 »

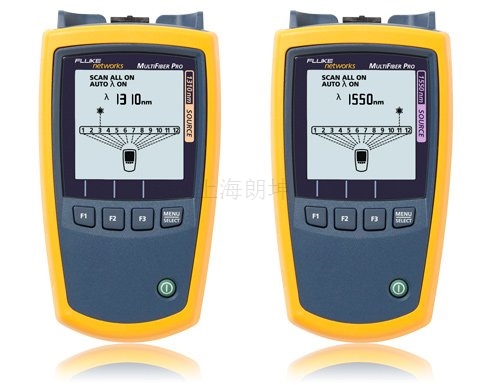

  MultiFiber Pro SM 1310 nm 激光光源。参见照片




  MF1550 光源

  金牌支持服务 »

  MultiFiber Pro SM 1550 nm 激光光源。参见照片




  MFMULTIMODESOURCE

  金牌支持服务 »

  MultiFiber Pro 多模850 LED 光源。参见照片




  TRC-MPO-PP-B

  1 m MM TRC，MPO/MPO，带插脚/带插脚，B 型极性。参见照片




  ADP-MPO-A

  SM APC A 型极性 MPO 适配器。参见照片




  BKC-MPO-ULC

  MM MPO 无插脚 LC 连接器 1 m 扇形跳线。参见照片




  BKC-MPO-USC

  MM MPO 无插脚 SC 连接器 1 m 扇形跳线。参见照片




  SBKC-MPOAPCU-LCAP

  SM MPOAPC 无插脚 LCAPC 连接器 1 m 扇形跳线。参见照片




  SBKC-MPOAPCU-SCAP

  SM MPOAPC 无插脚 SCAPC 连接器 1 m 扇形跳线。参见照片




  TRC-MPO-UP-B

  1 m MM TRC，MPO/MPO，无插脚/带插脚，B 型极性。参见照片




  TRC-MPO-UU-B

  0.3 m MM TRC，MPO/MPO，无插脚/无插脚，B 型极性。参见照片




  TRC-SM-MPOAPC-PP-A

  1 m SM TRC，MPOAPC/MPOAPC，带插脚/带插脚，A 型极性。参见照片




  TRC-SM-MPOAPC-UP-A

  1 m SM TRC，MPOAPC/MPOAPC，无插脚/带插脚，A 型极性。参见照片




  TRC-SM-MPOAPC-UU-A

  0.3 m SM TRC，MPOAPC/MPOAPC，无插针/无插针，A 型极性。参见照片




  ADP-MPO-B

  B 型极性 MPO 适配器。参见照片




  QuickClean-1.25-1P

  Quick Clean 清洁器 1.25 mm 光纤、LC 和 MU，单




  QuickClean-1.25-5P

  Quick Clean 清洁器 1.25 mm 光纤、LC 和 MU，5 套装




  QuickClean-2.5-1P

  Quick Clean 清洁器 2.5 mm 光纤 - SC、ST、FC、E2000，单




  QuickClean-2.5-5P

  Quick Clean 清洁器 2.5 mm 光纤 - SC、ST、FC、E2000、5 套装




  NFC-KIT-CASE-E

  增强型光纤清洁工具包 – 包含 (1) 个用于 1.25mm 连接器的 Quick Clean 清洁器、(1) 个用于 2.5mm 连接器的 Quick Clean 清洁器、(1) 个用于 MPO/MPO 清洁的 Quick Clean 清洁器、一支溶剂笔、一个清洁管和一个软携包参见照片






  规格

  环境

  工作温度-10ºC 至 +50ºC

  贮存温度-20ºC 至 +50ºC

  工作湿度95 %（10ºC 至 +35ºC）无冷凝

  75 %（35ºC 至 +45ºC）无冷凝

  不受控制 < 10° C

  操作高度4,000 米

  存储高度12,000 米

  振动随机，2 G，5 Hz 至 500 Hz









  光功率计（规定在 23ºC (73ºF) 条件下使用，除非另有说明）

  检测器类型InGaAs

  校准波长850 nm、1300 nm、1310 nm、1550 nm

  测量范围0 dBm 至 -50 dBm

  测试时间：6 秒

  功率测量线性度±0.1 dB2

  功率测量的不确定性±0.35 dB2

  功率测量的可重复性< 0.10 dB2

  显示分辨率，dB 或 dBm0.01

  功率显示单位dBm, mW, µW

  用户可选的损耗极限0.05 dB 至 50.0 dB，增量为0.05 dB ，最高可达 10.0 dB，及增量为0.1 dB，最高可达 50.0dB

  自动波长检测是

  极性检测检测 A、B、C 及 Corning Plug & Play™ 通用系统的极性

  2 kHz 检测是

  记录存储3000 个记录，每个记录一条光纤（250 12 芯光缆）

  外部接口USB 2.0，全速

  光学连接器12 芯光纤 MPO 接口，无插脚插头。与 62.5 µm、50 µm 和单模光纤兼容。连接器有一个自动关闭的保护罩。

  电源需求2 AA 碱性电池

  电池寿命330 小时（典型）

  自动关闭10、20、30 或 60 分钟（可由用户禁用）

  低电量警告电量低图标闪烁

  尺寸大小5.8 英寸 x 3.2 英寸 x 1.6 英寸（14.7 厘米 x 8.0 厘米 x4.0 厘米）

  重量10.9 盎司 (g)309

  对于 850 nm，为 0 dBm 至 -50 dBm。对于 1300、1310、1550 nm，为 -5 dBm 至 -50 dBm

  对于连续波的光信号。

  测量的功率级 ≤0 dBm。背景灯打开。电池的寿命取决于所用电池的状态和类型。Fluke Networks 推荐使用碱性电池。

  23°C，10 分钟预热时间之后。

  23°C，15 分钟预热时间之后。

  自动波长，全部扫描并且背景灯打开。电池的寿命取决于所用电池的状态和类型。Fluke Networks 推荐使用碱性电池。

  光源

   850 nm 光源1310 nm 光源1550 nm 光源

  发射器类型LED激光

  波长±30 nm1310 nm ± 20 nm1550 nm ± 20 nm

  谱宽 (FWHM)50 nm（典型）一般 2 nm，最大 5 nm

  最小输出功率≥ -24 dBm≥ -1 dBm

  功率输出稳定性≤ ±0.1 dB 超过 8 小时4±0.25 dB 超过 8 小时5

  激光安全性IEC 60825-1：1 级

  环型通量在光源光学连接器为50/125 μm 时，符合 TIA 455-526-14B、ISO/IEC 14763-3 和 IEC 61280-4-1。NA

  光学连接器12 芯光纤 MTP/MPO 接口，无插针插头。兼容 62.5 µm 和 50 µm 光纤，仅限非 APC。连接器有一个自动关闭的保护罩。12 芯光纤 MTP/MPO 接口，无插针插头。兼容 9 µm 光纤，仅限 APC。连接器有一个自动关闭的保护罩。

  4. 23°C，10 分钟预热时间之后。




  5. 23°C，15 分钟预热时间之后




  模式2 kHz 已调制，自动波长/td>

  电源需求2 AA 碱性电池

  电池寿命6>30 小时（典型）

  自动关闭10、20、30 或 60 分钟（可由用户禁用）

  低电量警告电量低图标闪烁

  尺寸大小5.8 英寸 x 3.2 英寸 x 1.6 英寸（14.7 厘米 x 8.0 厘米 x4.0 厘米）

  重量11.4 盎司 (g)323
