Network Maintenance Testing Solution

一、方案概述

本方案针对企业园区网、办公网、中小型IDC机房网络日常运维场景，依托NetAlly AirCheck G3无线测试仪、LINKRUNNER 1500/3000/4000/10G有线链路测试仪、LiQ线缆测试模块、AirMagnet无线勘测工具全套设备，建立覆盖物理线缆、有线链路、网络性能、无线覆盖、网络故障排查的全维度日常维护测试体系。

方案摒弃复杂的工程验收流程，聚焦日常运维核心需求，适配日常巡检、故障应急排查、季度性能核验、无线网络优化四大场景，统一测试流程、判定标准、作业规范，可快速定位网络卡顿、丢包、掉线、无线信号弱、速率不达标、PoE供电异常、线缆老化故障等常见问题，保障网络长期稳定运行。

二、核心测试设备及核心能力说明

本方案所有测试环节均基于指定设备开展，各设备分工明确、能力互补，覆盖有线+无线全场景运维测试，具体核心能力如下：

三、分层日常维护测试体系（核心流程）

结合网络运维层级，从物理线缆层→有线链路层→网络性能层→无线覆盖层建立分层测试流程，日常巡检按层级依次排查，故障场景可针对性单点测试，高效定位问题。

（一）第一层：物理线缆测试（LiQ线缆测试模块）

物理线缆故障是网络卡顿、掉线、速率降级的核心根源，作为日常运维基础测试项，重点针对办公点位、机房跳线、机柜配线、老旧布线开展核验。

1. 测试对象

所有终端办公网线、交换机互联跳线、机房配线架链路、监控/AP/终端设备入户网线。

2. 核心测试项目及标准

• 基础物理检测：线序正确性、线缆通断、开路/短路/虚接故障、线缆长度实测，无接线错误、无断点虚接，长度符合布线规范。

• 线缆性能合规测试：串扰、回波损耗、阻抗、衰减测试，Cat5e线缆满足千兆传输标准，Cat6/Cat6A满足万兆传输要求，无参数超标问题。

• 老旧链路核验：运行3年以上的布线重点检测衰减与串扰，排查老化、挤压、受潮导致的性能衰减问题。

3. 运维执行周期

日常故障必测、月度抽检20%点位、季度全点位覆盖测试。

（二）第二层：有线链路与PoE运维测试（LINKRUNNER 1500/3000/4000/10G）

在线缆测试合格基础上，验证链路协商、供电、基础连通性，解决端口降级、PoE设备离线、VLAN异常等常见问题，适配交换机、路由器、PoE AP、摄像头、终端等全场景有线设备。

1. 核心测试项目

• 链路协商测试：检测端口自适应速率、双工模式，排查强制/自适应不匹配、端口降速（10G/1G降为100M）问题，确保链路速率匹配设备标称规格。

• PoE供电精准测试：实测802.3af/at/bt标准供电电压、输出功率、供电稳定性，检测AP、摄像头、IP电话等PoE设备供电不足、电压波动、间歇断电问题，最高支持90W功率检测。

• 基础连通性测试：Ping网关、核心交换机、出口设备，测试连通性成功率，排查端口阻断、环路、VLAN划分异常问题。

• 端口压力测试：短时间流量压制测试，识别端口带宽瓶颈、帧错误、报文丢弃问题。

2. 设备适配规则

• 普通千兆办公链路、PoE轻量设备：优先使用 LINKRUNNER 1500/3000；

• 机房万兆上联链路、核心链路、高负载业务链路：使用 LINKRUNNER 4000 做10G级性能核验。

3. 运维执行周期

日常故障应急必测、月度核心链路全检、季度终端点位抽检。

（三）第三层：有线网络性能深度测试（LINKRUNNER 全系通用）

针对业务卡顿、传输缓慢、间歇性丢包等问题，开展线级性能测试，验证链路真实承载能力，保障办公、业务、监控系统稳定运行。

1. 核心测试指标及合格标准

2. 测试拓扑

双设备对测：两台LINKRUNNER设备分别对接链路两端，实现双向线速性能测试；单设备测试可对接核心网关，模拟真实业务流量压力。

3. 运维执行周期

季度全量核心链路测试、业务异常专项测试、网络扩容后必测。

（四）第四层：无线网络日常巡检测试（AirCheck G3）

聚焦日常无线终端掉线、网速慢、接入失败、信号差等问题，实现快速排查、实时监测，适配办公无线、园区无线日常运维。

1. 核心测试项目

• 全频段环境扫描：2.4G/5G/6G频段信道占用、信号重叠、周边干扰源扫描，排查信道拥堵、同频邻频干扰。

• 无线质量检测：实测各点位SSID信号强度、信噪比、连接速率，弱信号点位精准定位。

• 接入故障排查：检测DHCP分配异常、DNS解析故障、认证跳转失败、终端接入上限超限问题。

• 漫游性能检测：移动终端跨AP漫游切换测试，排查漫游卡顿、断连、切换延迟过高问题。

2. 日常判定标准

有效覆盖点位信号强度≥-65dBm，信噪比≥25dB，无严重信道干扰，终端接入成功率100%，漫游切换无断连。

3. 运维执行周期

每日随机点位抽检、月度全域无线巡检、无线故障即时测试。

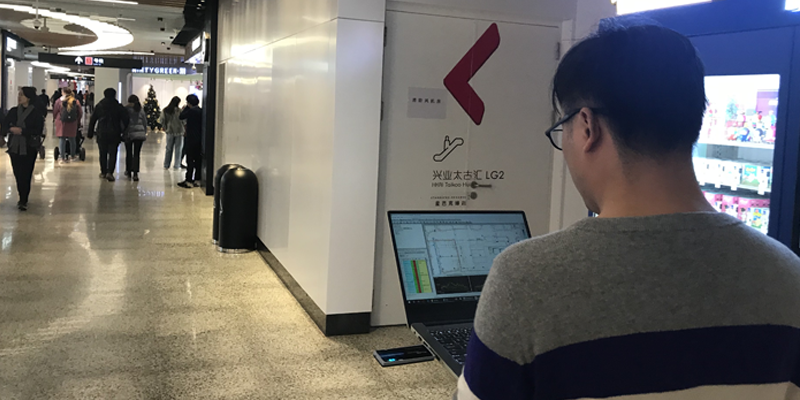

（五）第五层：无线网络深度勘测与优化（AirMagnet无线勘测工具）

区别于日常快速巡检，用于季度/年度无线网络深度优化、新区域组网验收、高密度无线环境整改，输出可视化勘测报告，支撑无线组网优化。

1. 核心勘测内容

• 全覆盖热力图勘测：绘制办公区、会议室、走廊、机房无线信号热力图，精准定位信号盲区、弱覆盖区域。

• 干扰与负载分析：全域信道干扰分析、AP负载均衡检测，排查高密度区域AP过载、信道规划不合理问题。

• 组网合规性核验：核查AP功率、信道、SSID统一度，排查私接路由、非法AP、虚假SSID等安全隐患。

• 漫游阈值优化：实测全域漫游切换阈值，优化AP切换参数，解决跨区办公掉线问题。

2. 运维执行周期

季度全域深度勘测、年度网络优化专项勘测、新增区域组网后验收勘测。

四、分场景运维作业规范

1、日常故障应急排查流程（快速定位问题）

终端网络异常→LiQ线缆测试排查物理故障→LINKRUNNER测试链路速率、PoE、丢包问题→无线异常则启用AirCheck G3快速扫频、查干扰→10分钟内定位故障层级，快速整改。

2、月度常规巡检流程

抽检20%终端点位线缆性能（LiQ）→核心交换机上联链路性能测试（LINKRUNNER 4000）→全域无线点位抽检（AirCheck G3）→记录基线数据，对比上月性能变化。

3、季度深度运维流程

全点位线缆合规测试（LiQ）→核心+接入全链路性能压力测试（LINKRUNNER全系）→AirMagnet全域无线勘测优化→24小时长稳压力测试→生成季度网络运维报告，更新网络基线。

4、新点位/新设备上线验收流程

线缆物理合规测试→链路协商与PoE测试→吞吐量/丢包/延迟性能核验→无线点位信号与接入测试→验收合格后方可投入使用。

五、测试数据管理与运维闭环

1、 所有测试数据（线缆参数、链路性能、无线勘测结果、PoE数据）统一归档，建立网络性能基线数据库，实现新旧数据对比，提前预判线缆老化、设备性能衰减、无线干扰加剧等潜在问题。

2、 日常巡检问题分类记录：物理线缆故障、链路性能故障、无线干扰故障、设备供电故障，形成问题整改台账，实现测试-发现-整改-复检闭环。

3、 AirMagnet、LINKRUNNER配套工具可自动生成标准化测试报告，可用于运维存档、复盘、网络优化依据。

六、运维整改判定规则

1、 线缆不合格：线序错误、串扰/衰减超标、断点虚接，立即更换网线或重新压接端子，复检合格后方可使用。

2、 有线链路异常：速率降级、丢包、延迟超标、PoE供电不稳定，排查交换机端口配置、端口故障、链路环路，整改后重新压测。

3、 无线异常：信号弱、干扰严重、漫游异常，通过调整信道、降低AP功率、新增点位、优化漫游参数完成整改，复测达标。

4、 隐性间歇性故障：通过24小时长稳测试捕捉偶发故障，定位设备负载、温度、链路兼容问题，完成硬件替换或参数优化。
