光纤电缆类型与连接器

光纤世界充满了各种缩写，就像一锅字母汤，还有五光十色的护套颜色。但只有在坚固的基础设施上建立，光纤链路才能提供可靠的性能。无论你是在计划 25G/40G/50G/100G 升级，还是在维护现有网络，了解物理层都是必不可少的。
本指南将分解暗光纤基础设施的关键组件和特性，让你在选择电缆、连接器和收发器时做出正确的决定。

基础设施背后——组件概述

光纤基础设施背后指的是将光信号从光纤一端传递到另一端的无源元件。这些传输距离可达80公里设置更远。

从发射端到接收端保持一个高性能的系统，而中间不使用放大器，是一个重大的技术挑战。每一个连接点、收发器和组件都会略微衰减光信号。这些组件必须仔细选择，以确保在各种参数上兼容和一致，包括光纤跳线连接器、光纤类型、抛光类型、极性以及整体长度。

图1：光纤生态系统

光纤电缆类型与连接器：首字母缩略词解码

光纤跳线由光纤两端的连接器组成。这些电缆的选项决定了光纤类型、连接器类型、极性和抛光类型。 光纤类型有单模光纤（SMF）和多模光纤（MMF）。最常见的连接器类型有 LC、SC、MTP/MPO、ST 和 FC。极性定义了双工和多股光纤从一端到另一端的线路走向。抛光类型有 PC、UPC 和 APC。

图2提供了最常用缩写的快速参考指南。

图2：首字母缩略词解码

单模与多模：解码光纤电缆类型、颜色与连接器

光纤电缆类型决定了光路的最大总长度。主要有两种类型，每种类型还有子类型，并通过颜色进行肉眼识别。表1列出了适用于100G以太网标准的光纤类型。

光纤类型	子类型	外套颜色	最大长度	线缆配色
多模式（MMF）	OM3，OM4，OM5	水兰色，水兰色，绿色	100米，150米，300米
单模（SMF）	OS1/OS2	黄色	80公里

表1：100G以太网光纤类型

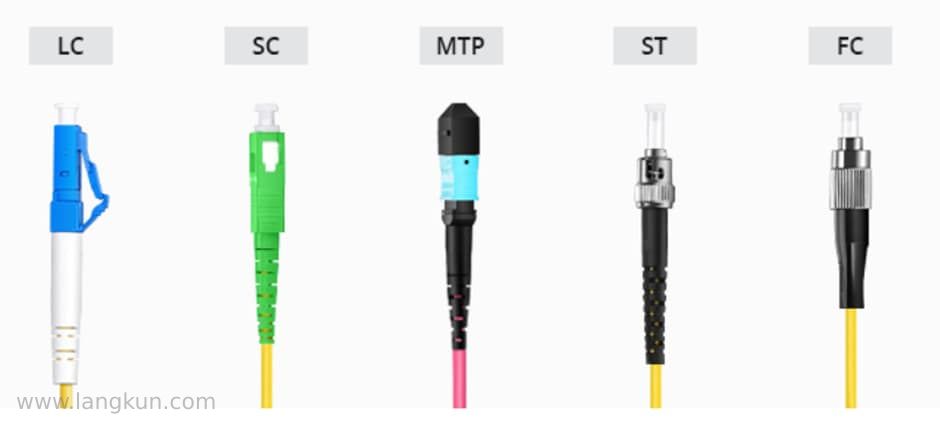

常用的光纤连接器有五种。图3展示了这些连接器。

图3：常用光纤连接器

抛光类型

抛光类型定义了光纤端面的物理形状，对连接性能有很大影响。随着时间的推移，抛光类型不断改进，以满足更高的性能要求。三种抛光类型中有两种支持100GbE。连接器外壳的颜色表示其抛光类型。

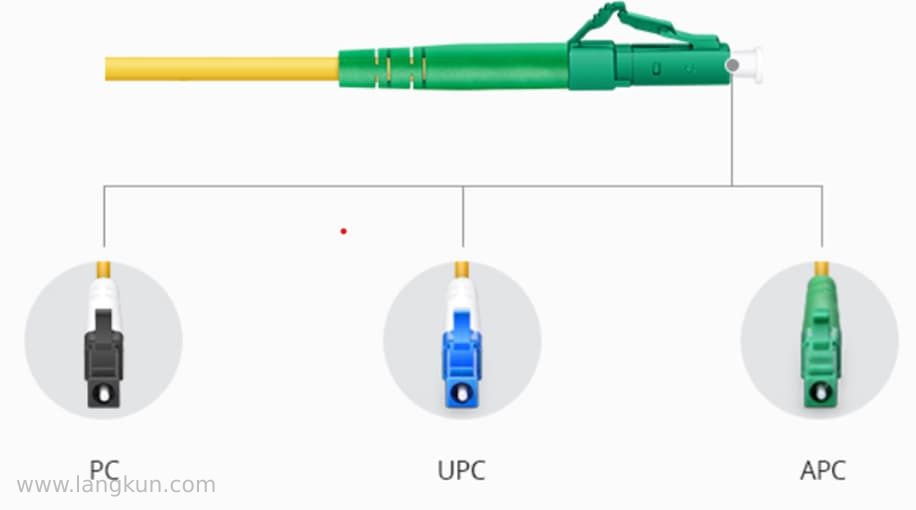

图4：光纤抛光类型

波兰类型随着性能提升不断演变。表2描述了每种抛光剂类型。

表2：100G以太网的波兰类型

专业提示：

APC连接器应仅与其他APC连接器连接。将APC与UPC连接会导致极高的插入损耗，并可能永久损坏光纤端面。如果损坏的光纤端面位于昂贵的光模块内部，这将是一个代价高昂的错误。

100G网络光纤电缆和连接器类型的实用指南

实际上，你的光纤基础设施选择非常简单。具体的使用场景决定了设计。

SMF还是MMF？

第一个问题是关于使用哪种类型的光纤。100G 以太网的两个常见用例是：

• 数据中心内部：MMF（多模光纤）–MMF支持数据中心内连接交换机和服务器的典型距离。这并不奇怪，因为数据中心很可能是基于铜线双绞线以太网标准建造的，而这些标准的最大长度为100米。

• 数据中心间：SMF（单模光纤）——SMF支持园区互连和城域连接的距离。

双工线还是多芯线？

带有MPO连接器的多芯适用于以下情况：

• - 在空间有限的情况下，将多根光纤合并在主干电缆中。

• - 支持100G以太网固有的并行光学系统（100GBASE-SR4,100GBASE-LR4）。

• - 分开连接，100G链路被用作四个25G链路。

LC还是SC接口？

LC光纤连接器最适合高密度数据中心应用，因为它们最大化了物理端口的密度。LC连接器的紧凑设计使得在一定空间内连接的连接数量是SC连接的两倍。当耐用性比密度更重要时，SC光纤连接器是最佳选择。

UPC还是APC抛光类型？

UPC适用于需要低成本解决方案的数据中心应用。APC适用于高性能长途电信应用，如DWDM（密集波分复用）。

一般指南

稳定性是建立可靠光纤系统的好帮手。

• - 不要混用SMF和MMF。

• - 不要混用OM3、OM4、OM5——选一个。

• - 不要将APC和UPC互联。

• - 仔细关注极性策略的端到端——只需一次极性翻转。

常见问题

我该如何决定用哪种线？
最重要的要求是光纤线路的最大长度。一旦确定了这一点，你就可以决定是否必须使用SMF还是可以使用MMF。随后，其他需求会影响您的决策，比如组织的网络升级路线图、现有基础设施和预算。

100G需要哪种类型的线缆？
100G以太网可以使用SMF或MMF（OM3、OM4和OM5）。

100G通过光纤覆盖到多远？覆盖
范围取决于光纤类型。多模光纤的最大覆盖距离可达300米，而单模光纤的最大覆盖范围可达80公里。
