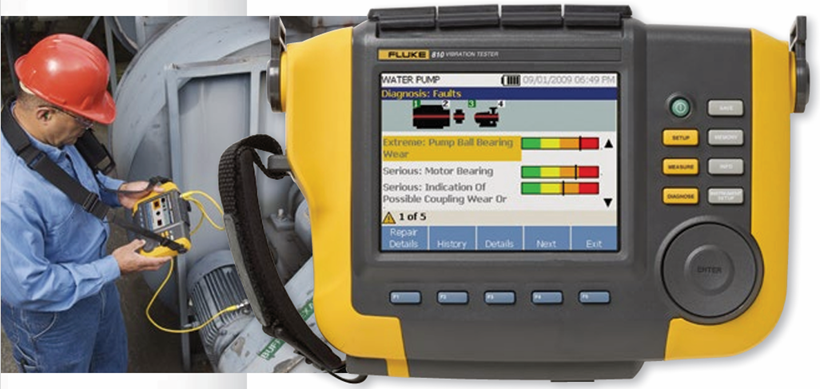

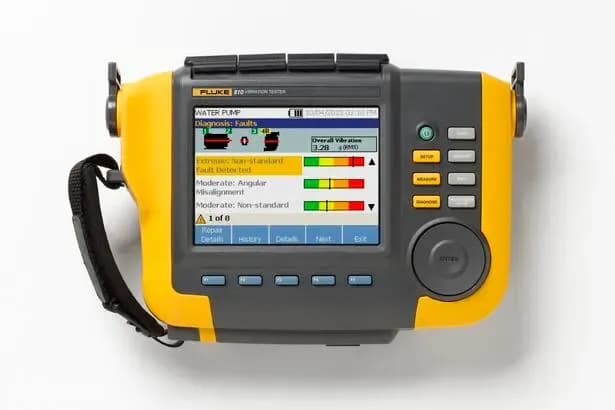

Fluke 810 测振仪｜福禄克机械振动故障分析仪

诊断技术指标

标准故障

不平衡、松动、失中和轴承故障

分析

电动机、风扇、鼓风机、皮带和链条驱动器、变速箱、联轴器、离心泵、活塞泵、滑片泵、螺旋桨泵、螺杆泵、旋转式螺纹/齿轮/凸轮泵、活塞式压缩机、离心式压缩机、螺杆式压缩机、紧密连接的机器、心轴

机器转速范围

200 rpm 至 12000 rpm

诊断详情

纯文本诊断，故障严重度等级（轻度、中度、严重、极严重），维修详情，引用的峰值，频谱

电气技术指标

量程变换

自动

A/D 转换器

4 通道，24 位

可用带宽

2 Hz 至 20 kHz

采样

51.2 Hz

数字信号处理功能

自动配置的防失真滤波器、高通滤波器、抽样、重叠、加窗、FFT 和平均

采样率

2.5 kHz 至 50 kHz

动态范围

128 dB

信噪比

100 dB

FFT 分辨率

800 线

频谱窗口

汉宁窗 (Hanning)

频率单位

Hz、orders、cpm

振幅单位

in/sec、mm/sec、VdB（美国）、VdB*（欧洲）

非易失性存储器

SD 微型存储卡、2 GB 内存 + 用户扩展存储槽（附加存储空间）

通用技术指标

尺寸（高 x 深 x 宽）

18.56 x 7.00 x 26.72 cm (7.30 x 2.76 x 10.52 in)

重量（含电池）

1.9 kg (4.2 lb)

显示屏

¼ VGA，320 × 240 色（对角线 5.7 英寸）LED 背光 TFT LCD

输入/输出连接

三轴传感器连接

4 针 M12 连接器

单轴传感器连接

BNC 连接器

转速计连接

Mini DIN 6 针连接器

PC 连接

Mini ‘B’ USB (2.0) 连接器

电池

电池类型

锂离子，14.8 V，2.55 Ah

电池充电时间

3小时

电池放电时间

8 小时（在正常情况下）

交流适配器

输入电压

100 VAC 至 240 VAC

输入频率

50/60 Hz

环境指标

工作温度

0 °C 至 50 °C（32 °F 至 122 °F）

存储温度

-20 °C 至 60 °C（-4 °F 至 140 °F）

工作湿度

10% 至 95% 相对湿度（无冷凝）

机构认证

CHINA RoHS、CSA、CE、C TICK、WEEE

电磁兼容性

EN 61326-1:2006, EN 61010:1:2001 第 2 版。

传感器技术规格

传感器类型

加速计

灵敏度

100 mV/g（±5%，25 °C）

加速度范围

80 g 峰值

幅度非线性度

1%

频率响应

Z

2 至 7,000 Hz ±3dB

X，Y

2 至 5,000 Hz ±3dB

电源要求 (IEPE)

18 VDC 至 30 VDC，2 mA 至 10 mA

偏置输出电压

12 VDC

接地

外壳接地

传感元件设计

PZT 陶瓷/剪切式

外壳材料

316L 不锈钢

固定件

10-32 电容性内六角头螺丝、2 极稀土磁铁（48 磅拉拔强度）

输出接头

4 针，M12

匹配连接器

M12 - F4D

非易失性存储器

TEDS 1451.4 兼容

振动限值

500 g 峰值

冲击限值

5000 g 峰值

电磁灵敏度，等效 g

100 微克/高斯

密封性能

气密密封

温度范围

-50 °C 至 120 °C（-58 °F 至 248 °F）±7%

转速计技术指标

尺寸（深 x 宽）

2.86 x 12.19 cm (1.125 x 4.80 in)

重量

96 g (3.4 oz)，包括电缆

电源

由 810 测振仪供电

检测

Class 2 激光二极管

量程

6.0 至 99,999 rpm

精度

6.0 至 5999.9 rpm

± 0.01% 和 ± 1 位

5999.9 至 99999 rpm

± 0.05% 和 ± 1 位

分辨率

0.1 rpm

有效范围

1 cm 至 100 cm（0.4 in 至 39.27 in）

响应时间

1 s (> 60 rpm)

控件

测量开/关透明按钮

接口

6 针 Mini DIN

电缆长度

50 cm (19.586 in)
