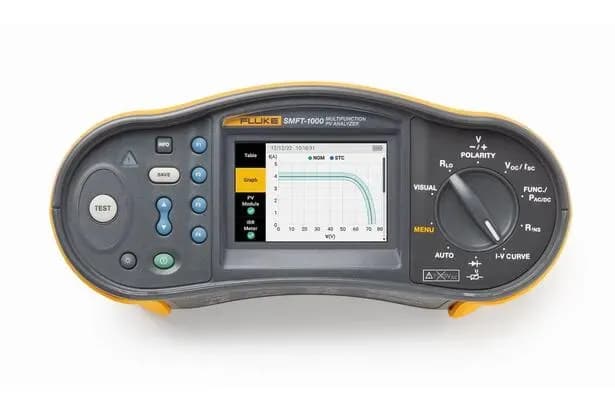

Name: Fluke SMFT-1000 多功能光伏I-V曲线测试仪
Brand: FLUKE
SKU: FLK-SMFT-1000
Availability: InStock

SMFT-1000 光伏工具套件：Fluke 多功能光伏I-V曲线测试仪

多合一测试解决方案，用于验证光伏系统的性能和安全性，帮助客户更快完成测试报告。

使用带有 I-V 曲线测试功能的 Fluke SMFT-1000 多功能测试仪，测试光伏系统是否达到理想的功率输出及是否处于安全运行模式。 SMFT-1000 适用于工作电压不超过直流 1000 V 的光伏系统，适合从事安装、调试和运维服务的光伏专业人员使用，提供符合 IEC 62446-1 标准的完整光伏测试解决方案。通过 Fluke 的 TruTest™ 软件，无需现场携带笔记本电脑，即可轻松导入、整理和分析来自光伏电站安装和调试测试的测量数据，从而顺利生成报告。

拥有光伏系统定期检查所需的几大关键测试功能

全序列安全测试 – IEC 62446-1 标准规定的 1 类测试要求：

保护接地电阻 (Rpe)
开路电压 (Voc)
短路电流 (Isc)
绝缘电阻 (Rins)
极性

注意：对于模块效率超过 19% 的系统，SMFT-1000 会测量工作电流而非短路电流，以满足 IEC 62446-1 标准的 1 类测试要求。测量工作电流需要使用 i100 交流/直流电流钳 (100 A)。该功能可通过 TruTest™ 更新固件获取

ROI 和系统性能测试 – IEC 62446-1 标准规定的 2 类测试要求：

通过 TruTest™ 进行 I-V 曲线跟踪和软件分析
辐照度、温度、倾斜度、基本方向

Fluke TruTest™ 光伏数据库应用程序

Fluke TruTest™ 光伏数据库应用程序专为与 SMFT-1000 多功能光伏测试仪无缝协作而设计，让测试更轻松、更高效。这款应用程序具有丰富的光伏电池板数据库，支持将电池板规格直接导入分析仪，无论您身在何处，均可访问 120,000 多种不同类型的光伏电池板，而无需手动输入，从而显著简化测试流程。

无线辐照度计：无需导线

执行精确的 I-V 曲线测量、实时辐照度和温度数据。随附的 IRR2-BT 辐照度计与 SMFT-1000 无线连接，以实时传输数据，提供最准确的 I-V 曲线测量。如果无线连接出于任何原因而中断，IRR2-BT 将继续记录长达 17 小时的数据，这些数据以后可以和用 SMFT-1000 进行的测试相匹配。

针对不同的测试而不断更改测试导线的配置是很麻烦的。利用 Fluke 获得的“保留导线”系统，可以减少在设置上浪费时间，并且可以减少在测试光伏系统时出现用户错误。现在，您可以在更短的时间内在现场完成更多的测试

带集成接口的彩色屏幕：按照屏幕上的说明可以轻松完成测试

将 SMFT-1000 切换到自动测试模式，以进行各种组合的自动测试序列：

带绝缘测试或不带绝缘测试均可
IEC 62446-1 标准的 1 类或 1 类和 2 类测试
IEC 62446-1 标准的防护等级 I 或防护等级 II 测试

现场 I-V 曲线结果：立即将制造商的 I-V 曲线数据与测量数据进行比较

在现场读取 I-V 曲线时，SMFT-1000 将根据制造商定义的组件规格，在测试数据加载曲线时显示曲线。这样，无需使用笔记本电脑或平板电脑即可轻松做到立即确认测量结果。对新设备上运行 I-V 曲线测试，以确认其是否按照电站的规范工作，或测试现有组件或组件串的运行是否达到预期的性能水平。

记录外观检查，然后用 TruTest™ 太阳能软件管理数据

为满足光伏系统的 IEC 外观检查规定，SMFT-1000 提供方便的设置，可直接在内存中记录观察结果。之后，可将这些信息下载到 TruTest™ 软件并纳入项目报告。

TruTest™ 允许在一个平台上进行太阳能资产管理、数据存储和报告。无论您是通过 I-V 曲线分析面板效率，还是通过符合 IEC 62446-1 标准的 1 类测试方案对系统进行安全性测试，恰当的数据管理对于为客户生成易于理解的报告都是至关重要的。TruTest™ 软件可以快速和轻松地将测量结果从太阳能多功能测试仪直接导入到您的计算机中，整理和分析相关数据，将组件测试数据与之前导入的测量值进行比较，并提供全面的可视化客户报告。

轻松管理太阳能电站安装和调试测试的测量数据
快速创建符合 IEC 62446-1 标准和其他指令的检验和报告
进行 I-V 曲线分析，以简单的“通过/未通过”方式显示结果；查看多次电站考察的 I-V 曲线变化
将研究电站数据与之前的电站数据进行比较，以观察随时间的变化
下载 TruTest 的 60 天免费演示版。购买软件密钥以解锁精简版或高级版。

详细规格参数

保护导体电阻 (RLo)
显示范围	测量量程	分辨率	精度
0.00 Ω - 19.99 Ω	0.20 Ω - 19.99 Ω	0.01 Ω	±（2 % + 2 位）
20.0 Ω- 199.9 Ω	20.0 Ω- 199.9 Ω	0.1 Ω	±（2 % + 2 位）
200 Ω - 2000 Ω	200 Ω - 2000 Ω	1 Ω	±（5 % + 2 位）

测试电流	≥ 200 mA (≤ 2Ω + Rcomp)
测试电压	4 V DC … 10 V DC
极性反转	是
测试导线零点 (Rcomp)	最高 3 Ω

光伏组件/光伏组件串，开路电压 (Voc)
显示范围	测量量程	分辨率	精度
0.0 V - 99.9 V	5.0 V - 99.9 V	0.1 V	±（0.5 % + 2 位）
100 V - 1000 V	100 V - 1000 V	1 V	±（0.5 % + 2 位）

极性测试	是

光伏组件/光伏组件串，短路电流 (Is/c)
显示范围	测量量程	分辨率	精度
0.0 A - 20.0 A	0.2 A - 20.0 A	0.1 A	±（1 % + 2 位）

绝缘电阻 (RINS)
显示范围	测量量程	分辨率	精度
0.00 MΩ - 99.99 MΩ	0.20 MΩ - 99.99 MΩ	0.01 MΩ	±（5 % + 5 位）
100.0 MΩ - 199.9 MΩ	100.0 MΩ - 199.9 MΩ	0.1 MΩ	±（10 % + 5 位）
200 MΩ - 999 MΩ	200 MΩ - 999 MΩ	1 MΩ	±（20 % + 5 位）

	测量量程	分辨率	精度
无负载时的测试电压	50 V / 100 V / 250 V，最高 199.9 MΩ 500 V / 1000 V，最高 999 MΩ	1 V	0 % 至 + 20 %
≥ 1 mA 时的测试电压	250 kΩ 时为 250 V 500 kΩ 时为 500 V 1 MΩ 时为 1000 V	1 V	0% 至 10%
测试电流	最小 1 mA （250 kΩ / 500 kΩ / 1 MΩ 时）最大 1.5 mA（短路）

阻塞二极管检测 (Vbd)
显示范围	测量量程	分辨率	精度
0.00 V DC - 6.00 V DC	0.50 V DC - 6.00 V DC	0.01 V DC	±（5 % + 10 位）

过电压保护装置 (SPD)
显示范围	测量量程	分辨率	精度
0 V DC - 1000 V DC	50 V DC - 1000 V DC	1 V DC	±（10 % + 5 位）


通过 4 mm 测试插座进行交流/直流电压测量
显示范围	测量量程	分辨率	精度
0.0 V AC - 99.9 V AC	5.0 V AC - 99.9 V AC	0.1 V	±（2.5 % + 2 位）
100 V AC - 700 V AC	100 V AC - 700 V AC	1 V	±（2.5 % + 2 位）
0.0 V DC - 99.9 V DC	5.0 V DC - 99.9 V DC	0.1 V	±（2.5 % + 2 位）
100 V DC - 1000 V DC	100 V DC - 1000 V DC	1 V	±（2.5 % + 2 位）

检测交流/直流	是（自动）
+ / - 极性检查	是

i100 交流/直流电流钳
显示范围	测量量程	分辨率	精度（直流、交流 50 Hz/60 Hz）
0.0 A DC – 100 A DC	1.0 A DC – 100 A DC	0.1 A	±（5 % + 2 位）*
0.0 A AC – 100 A AC 真有效值	1.0 A AC – 100 A AC 真有效值	0.1 A	±（5 % + 2 位）*
* 不包括 i100 电流钳的公差

i100 电流钳公差
显示范围	测量量程	输出信号	精度（直流、交流 50 Hz/60 Hz）
不适用	1 A - 100 A 直流或交流 < 1 kHz	10 mV/A AC/DC	± (1.5 % + 0.1 A)


交流/直流功率测量（用 i100 电流钳）
显示范围	测量量程	分辨率	精度（直流、交流 50 Hz/60 Hz）
0.0 V AC - 700 V AC 0.0 V DC - 1000 V DC	5.0 V AC - 700 V AC 5.0 V DC - 1000 V DC	0.1 V	±（2.5 % + 2 位）
0 A AC/DC - 100 A AC/DC	1 A AC/DC - 100 A AC/DC	0.1 A	±（6.5 % + 3 位）
0 kW/kVA – 100 kW/kVA	5 kW/kVA – 100 kW/kVA	1 kW/kVA	±（10 % + 4 位）



一般技术指标
SMFT-1000 的尺寸	10 cm × 25.0 cm × 12.5 cm (3.8 in × 9.8 in × 4.9 in)
SMFT-1000 的重量	1.4 kg (3.09 lb)
电池	6 节 AA IEC LR6
工作温度	0 °C 至 50 °C（32 °F 至 122 °F）
存储温度	-30 °C 至 60 °C（-22 °F 至 140 °F）（电池取下时）
工作海拔	最高 2000 m
存放海拔	最高 2000 m
安全性
SMFT-1000 光伏分析仪	IEC 61010-1 污染等级 2 IEC 61010-2-034 CAT III 1000 V dc、CAT III 700 V AC
i100 Current Clamp	IEC 61010-2-032，D 型（适用于绝缘导体），1000 V
附件	IEC 61010-031
TL1000-MC4	CAT III 1500 V, 20 A
TP1000 远程探头（带盖）	CAT IV 600 V、CAT III 1000 V，10 A
TP1000 远程探头（不带盖）	CAT II 1000 V，10 A
TL1000 测试导线	CAT III 1000 V, 10 A
TL1000/30M 测试导线	CAT III 1000 V、CAT IV 600 V， 5 A（卷装）10 A（已完全展开）
TP74 测试探头（带盖）	CAT III 1000 V, 10 A
TP74 测试探头（不带盖）	CAT II 1000 V，10 A
AC285 鳄鱼夹	CAT III 1000 V, 10 A
性能	IEC 61557-1、IEC 61557-2、IEC 61557-4、IEC 61557-10
电磁兼容性 (EMC)
国际	IEC 61326-1：便携式电磁环境，CISPR 11：第 1 组，A 类第 1 组：设备会有意产生和/或使用导通耦合射频能量，这是设备自身内部运行的必要条件。 A 类：设备适用于非家庭用途以及未直接连接到为住宅建筑物供电的低电压网络的任意设备。由于传导干扰和辐射干扰，在其他环境中可能难以保证电磁兼容性。小心：此设备不可用于住宅环境，此类环境中可能无法提供充分的无线电接收保护。
无线射频模块
频率范围	2.402 GHz 至 2.480 GHz
输出功率	8 dBm
