!小心！

为了防止适配器损坏，并确保测试结果尽可能准确：

  • - DSX-PCxx 适配器具有静电敏感元件。更换RJ45插孔时，请遵守防止静电放电（ESD）的规则。

  • - 只需更换同类型的插孔即可。例如，不要把Cat 5e插口接到Cat 6电路板上。

  • - 拆卸或更换插孔时不要对电路板施加压力。

注释

为了确保稳定工作，在更换RJ45插孔10次后更换DSX-PCxx的跳线适配器。

  1. 1. 使用T-7号的TORX PLUS®驱动器，从跳线适配器背面拆下三颗螺丝。

  2. 2. 把适配器外壳拆开，把电路板从外壳里取出来。

  3. 3. 把RJ45插孔从电路板上拔下来（如下图）。

  4. 4. 把新的RJ45插孔对准电路板上的连接器。请看下面的图片，插孔中的绝缘位移连接器如何滑入电路板上的连接器。

  5. 5. 把RJ45插孔推到主板上的连接器上。如果用力压不把插孔推到连接器上，再试之前先重新对准插孔。

  6. 6. 重新组装机壳。

  7. 7. 如果你想监控新插孔测试次数，可以重置适配器的当前系列数。参见：如何监控插孔插入次数

如果你之前已经对适配器的性能进行了表征，请再次进行表征过程，并将结果保存为适配器的新表征结果。参见：如何表征和验证适配器性能 - DSX-PCxx 适配器

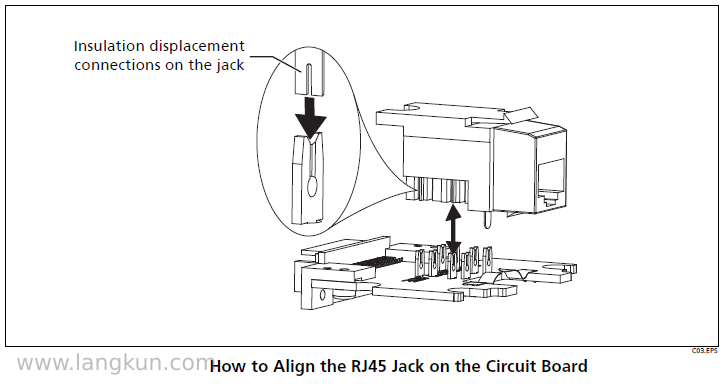

如何将RJ45插孔与电路板对齐
