设定MPO测试的参考标准：向导式操作方法
精确的MPO光纤测试需要将测试参考线（TRC）的损耗纳入考量，以免它们影响您的测试结果。这一过程被称为“设定参考”，是一个至关重要的步骤——如果做错，所有测量都会不准确。用Fluke Networks的CertiFiber™ Max光损测试集，您就能像专家一样轻松掌握这一过程。
理解其原理与时机
要准确测量光纤链路的总插入损耗，必须包括第一和最后两个连接器的损耗——毕竟链路一旦投入使用，它们就属于链路的一部分。由于无法单独计算单个连接器的损耗，因此必须将它们作为一对配对连接器来测量。这就是TRC发挥作用的地方。
测试参考线（TRC）是高质量的光缆，连接链路的第一和最后两个连接器，将主测试单元和远程测试单元连接到被测设备。测试前，你必须将测试仪校准为0 dB，以将TRC的损耗归零剔除。可以把它想象成把碗放在秤上并归零，以确保只测量内容物的重量。正确设置参考以考虑TRC损失至关重要。如果操作错误，后续所有测试结果都会出错。
为了获得最佳效果，应在测试前于现场设置参考，并在一天中定期进行重新设置。您必须在以下情况下重新设置参考：
- 每当你更换输入模块以适应不同的测试设置时，
- 每次你把TRC参考线从测试器的输出端口断开——即使你立即将其插回。
- 每当你看到损耗测量过于负值时，这通常意味着端面不干净或预热期不足。
- 如果设置参考和测试之间相隔数小时，也应当重新设置参考，因为TRC可能会随着时间被污染或漂移，或者测试仪为了节省电池寿命而关机，可能导致参考点关闭。CertiFiber Max 测试器通过跟踪并显示自设置参考值以来经过的时间以及测试间隔，简化了这一过程。
安装测试仪和准备库存
在设置参考时，使用CertiFiber Max时无需过度思考。与我们流行的双工CertiFiber Pro Optical Loss Test Set类似，Max测试仪内置了Set Reference Wizard，会一步步引导你避免错误引用。在开始之前，有几个关键步骤需要完成：
- 热身：确保主测试和远程测试设备开机并预热至少15分钟（如果温度高于或低于环境温度则更长时间）。用冷测试仪设定参考值可能导致负损耗结果不准确。
- 设置：选择具体的测试参数，包括连接器类型（MPO-12、MPO-16、MMC 24等）、有针或无针配置、光纤类型、极性、连接数和测试极限。最后，选择你将要使用的参考方法。1跳线设置参照法是默认的，也是你几乎总是会用的。
- 检查：污染是致命问题。请检查您的测试参考线（TRC）、验验证跳线以及被测设备上的光纤端面。如有必要，请进行清洁，然后重新检查。即使是刚从袋子里拿出来的全新TRC也可能受到污染，因此同样需要检查。最好在连接之前再检查连接器，以免它们在等待期间沾染污染物。虽然可以一次性全部检查完，但之后在等待连接时要注意放置位置（比如，要远离烟灰缸和撒了糖粉的甜甜圈）。检查后不要盖上防尘帽，因为帽内可能藏有污染物。
设置好测试器后，点击设置参考以打开向导。第一个界面会根据你的具体测试参数列出所需零件。这包括远程和主机所需的输入模块和测试参考线（TRC），以及验证线。

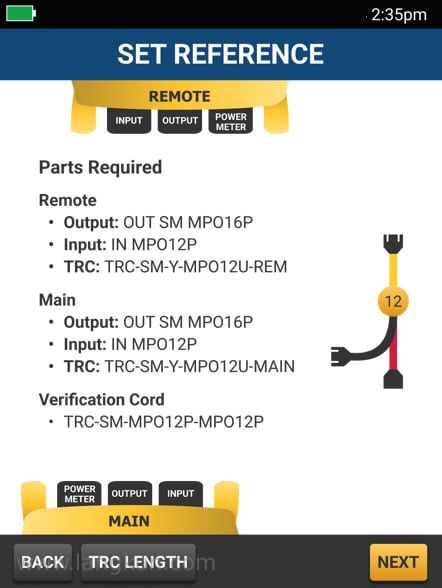

集合参考向导的第一个界面列出了设置参考所需的所有部件，包括远程和主单元的输入模块和测试参考线（TRC），以及验证线。它还展示了彩色编码的TRC图像。
为了确保参考设置万无一失，CertiFiber Max所使用的Y型测试参考线（TRC）采用颜色编码，与测试仪上的端口颜色相匹配。无论输入连接器是传统的MPO还是MMC超小型（VSFF）连接器，这些颜色编码都是相同的。
- 红色（发射）：连接到测试器的红色16芯光纤MPO输出（光源）端口。
- 黄色（链接）：连接到你实际测试的单模光纤链路。
- 黑色、灰色或白色（接球）：连接到输入（功率计）端口。颜色取决于你的纤维含量——黑色12，灰色16，白色24。
导航向导
当您准备好所有组件后，“设置参考向导”会通过颜色编码的动画，一步步引导您完成设置参考和验证TRC的整个过程。
- 将TRC的红色输出分支连接到主机和远程设备的红色输出端口。
- 将TRC的黄色分支连接到主机和远端设备的输入端口。
- 设定参考。
- 设置好参考后，移除主机和远端机输入端口的黄色分支，并连接到验证线。切勿断开TRC的红色分支与输出端口的连接。这样做会改变进入光纤的功率水平，使你的参考无效。
- 将TRC的接收分支（黑色、灰色或白色）连接到主机和远端机的输入端口。此后，您只需触碰TRC的黄色分支即可。
- 验证TRC的表现。测试仪显示TRC结果及日期/时间戳ID。这些数据会自动保存，以证明你的TRC状况良好，测试设置有效。
- 如果您收到警告，提示TRC结果超出预期范围，请重新检查并清洁TRC、验证跳线以及测试仪上的输出端口，然后重新开始整个操作流程。

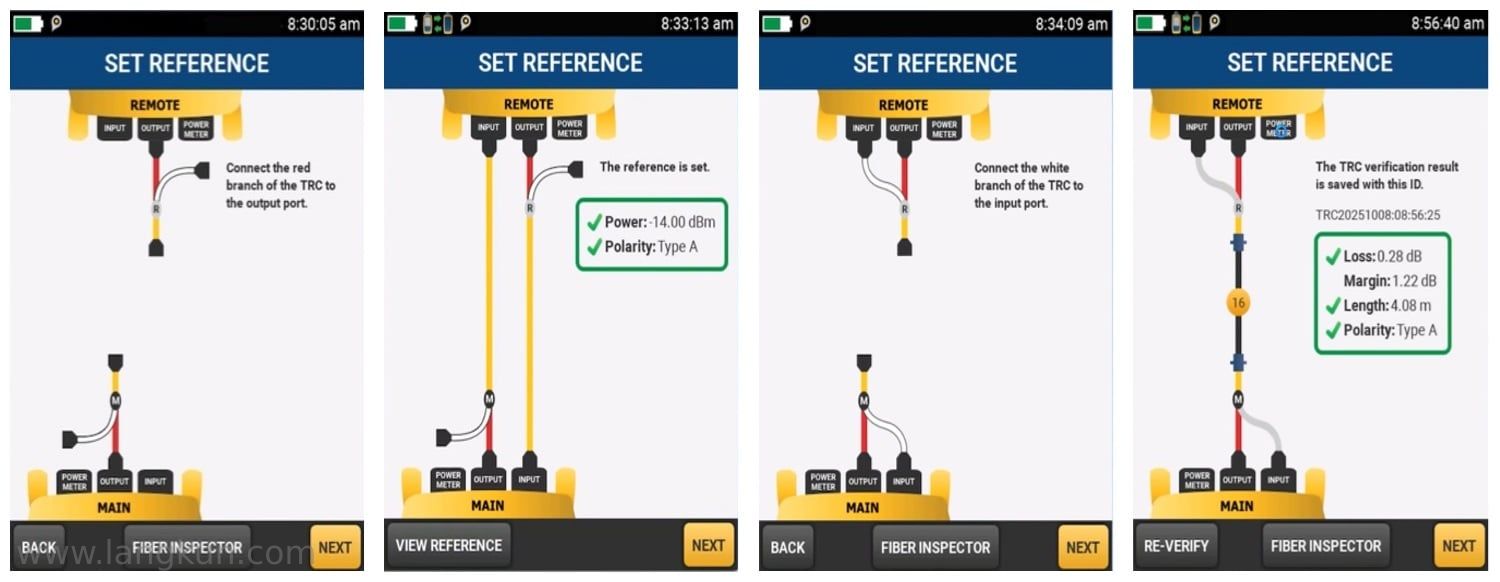

设置参考向导”通过颜色编码的动画，引导您逐步完成设置参考和验证TRC的整个过程。“光纤检查”（FIBER INSPECTOR）按钮让您能够在相关时机轻松执行这一重要步骤，而无需退出向导界面。
自信地进行测试
一旦参考设置完成并TRC成功验证，你就可以开始测试了！只需将验证线换成你真正的光纤连接即可。
在测试过程中，您可以随时重新验证TRC，确保源稳定，防止降解TRC影响项目结果。Fluke Networks通常建议每288次检测验证一次TRC。CertiFiber Max 甚至会追踪您完成的测试次数，允许您设置自定义的 TRC 测试次数限制，并在需要重新验证时提醒您。
在高速MPO光纤链路的世界里，容不得半点“差不多就行”。有了CertiFiber Max“设置参考向导”为您指引配置过程，您可以确保参考设置坚如磐石，像真正的光纤专家一样充满信心地进行测试。
