正确设置12芯和8芯MPO的极性
光纤极性旨在确保光纤链路的发射端（Tx）信号与对端对应的接收端（Rx）相匹配。保持这种对应关系是一个常见的易混淆点，尤其是在12芯多光纤MPO链路中。接下来，我们将分解其中的基本要点和关键的现场解决方案，这些对于成功部署至关重要。
Base-8 与 Base-12 MPO 连接性

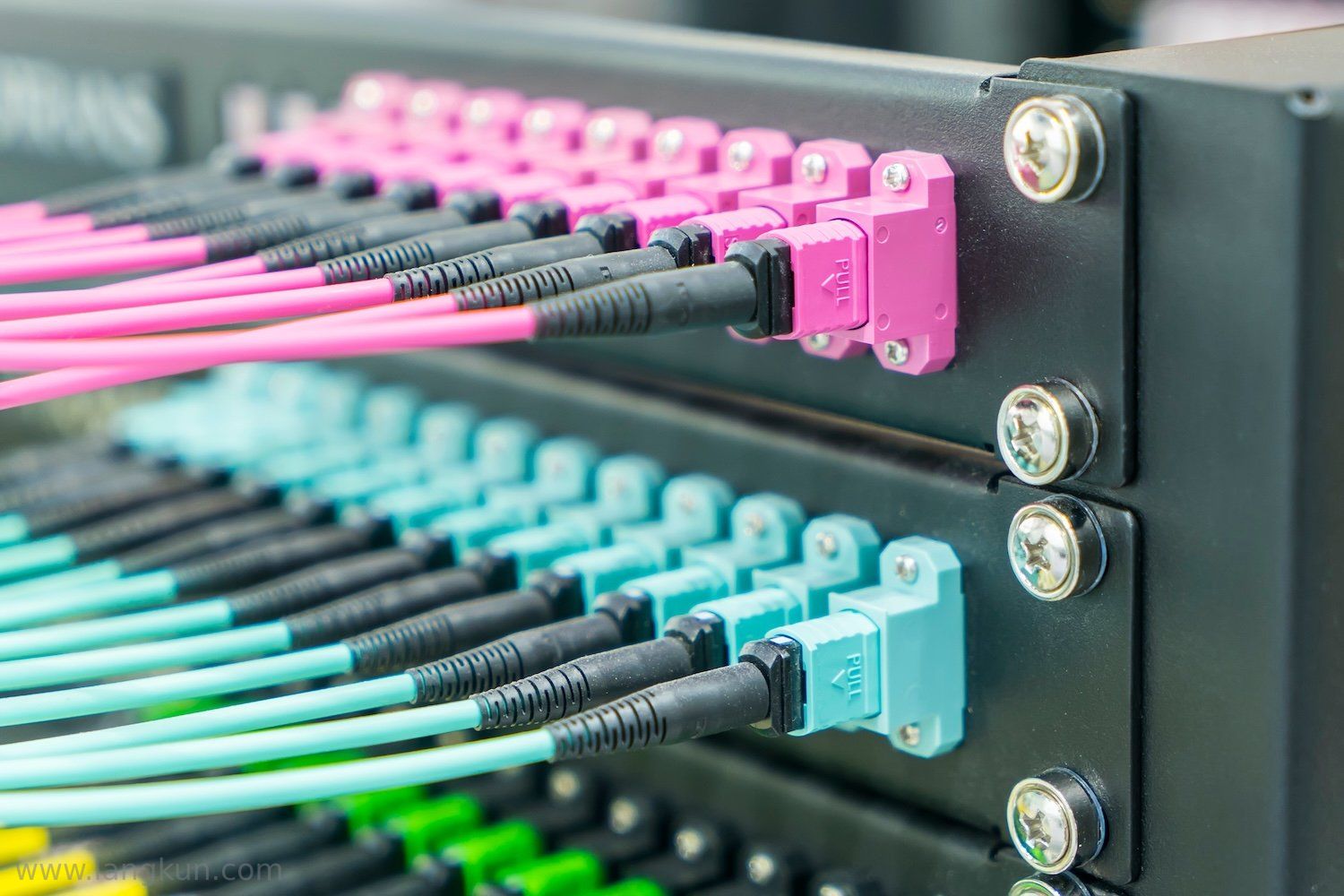

MPO连接器有多模和单模两种版本，具有不同的光纤数量，且有公头（带针脚）或母头（无针脚）。引脚确保连接器连接时的精确对齐。有源设备通常使用带有针脚的MPO公接口，因此任何直接插入设备的MPO电缆必须为母线（无针脚），以防止损坏收发器。MPO连接器顶部还有一个键，侧面有一个白点表示位置1。

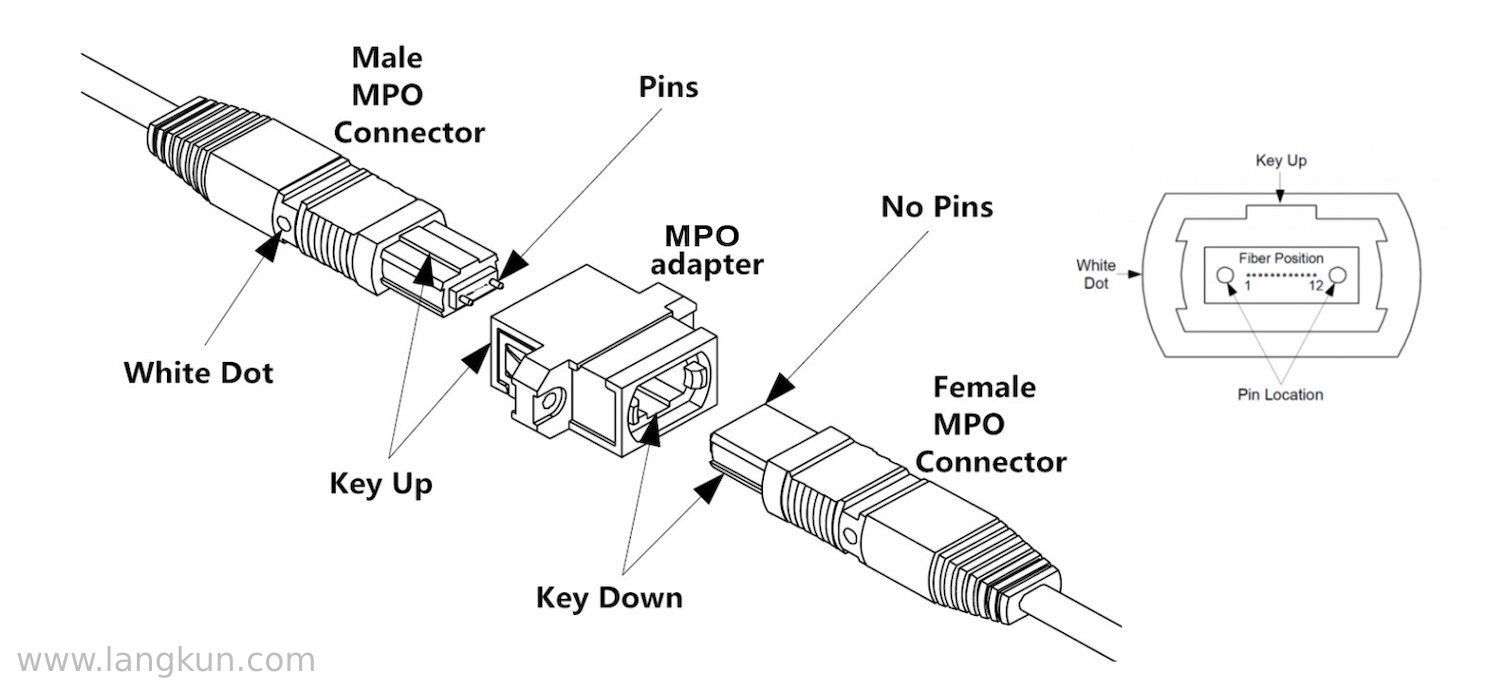

MPO连接器有公头（带针脚）和母头（无针脚），顶部有一个key，侧面有一个白点表示位置1。
12芯光纤MPO连接器历来是整合数据中心双工主干网布线的热门选择。随着并行光学应用的出现，这些应用通过多根光纤传输和接收，12芯光纤在运营商端到端链路中变得越来越受欢迎。然而，这些应用并不要求使用全部12根光纤。例如，2010年和2015年推出的早期40GBASE-SR4和100GBASE-SR4应用仅使用8根光纤：4根发送，4根接收，速度为10 Gb/s或25 Gb/s。
在 8 芯光纤应用的早期部署中，通常使用 12 芯 MPO 连接器，其中 中间 4 芯光纤处于闲置状态，实质上造成了浪费。这一低效问题促使制造商开发了专用的 8 芯 MPO 连接器。为了区分这两种方案，业界将其分别称为 Base‑8 和 Base‑12。Base‑8 MPO 连接器与 Base‑12 MPO 采用 相同的物理外形（尺寸），但移除了中间的 4 根光纤。

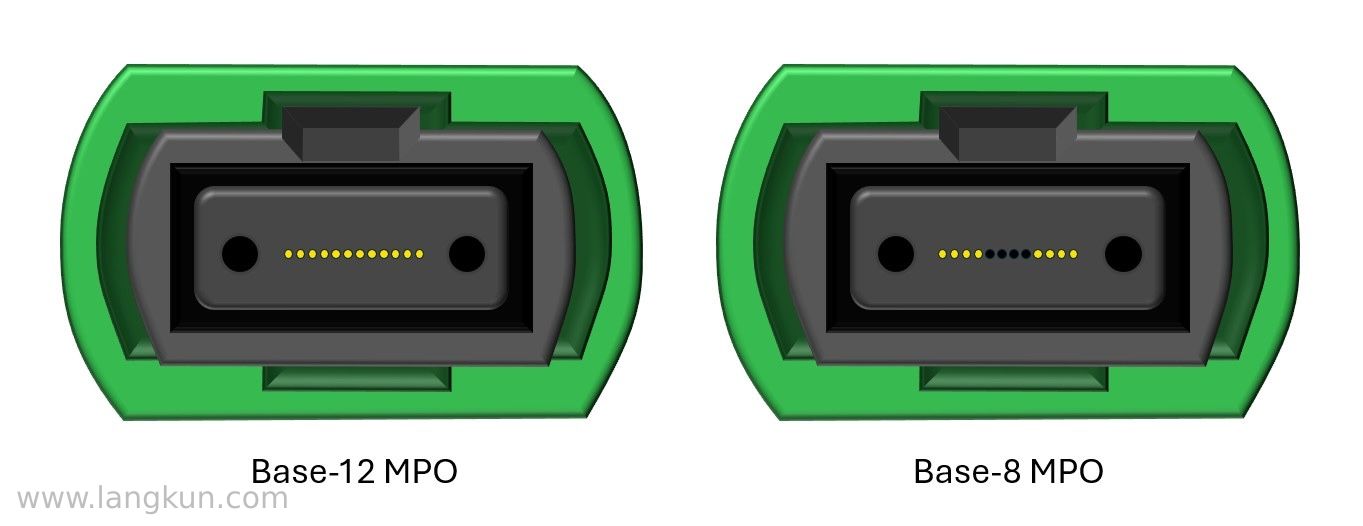

_Base-8 MPO采用与Base-12相同的外形，但去除了四根中心光纤。_
拥有现有 Base‑12 MPO 基础设施 的数据中心，可以通过使用 MPO 转换跳线 或 MPO 转换盒升级到 8 芯光纤应用，而不会造成光纤浪费。例如，一根转换跳线或一个转换盒可以将 2 个 Base‑12 MPO（共 24 芯） 扇出为 3 个 Base‑8 连接器（同样共 24 芯）。
虽然 Base‑12 MPO 连接器 在双工应用（如主干光缆汇聚）中仍然常见，但在并行光传输场景中已很少部署。这是因为当前绝大多数并行光应用均采用 8 芯光纤 配置：
- 100 Gig：4 根光纤传输，4 根接收，速度为 25 Gb/s
- 200 Gig：4 根光纤传输，4 根接收，速度为 50 Gb/s
- 400 Gig：4 根光纤传输，4 根接收，速度为 100 Gb/s
即将发布的 IEEE 802.3dj 标准还将支持 通过 8 根单模光纤实现 800G 传输，其中 4 根光纤发送、4 根光纤接收，每根光纤的通道速率为 200 Gb/s。
MPO 极性基础
光纤极性对于基于MPO的并行光链路中高速数据传输的成功至关重要。若极性未保持正确，一端的发射（Tx）信号将无法与对端对应的接收器（Rx）匹配，从而导致通道失效。
极性主要有三种方法：方法A、方法B和方法C。无论并行光链路使用的是 Base-12 还是 Base-8 连接，这些极性方法都保持不变。
方法A极性
方法A 使用 A型直通型MPO主干光缆，其一端为 键上 连接器，另一端为 键下 连接器。这种配置可确保链路一端的 1号纤芯位置 与另一端 1号纤芯位置 相对应。
A型适配器 用于连接两个 键上对键下 的MPO连接器。在链路的一端使用 A型MPO跳线，另一端使用 B型MPO跳线，以确保发射端（Tx）与正确的接收端（Rx）相对应。B型跳线 为 键上对键上，因此 1号纤芯 位置的光纤会到达对端的 12号纤芯 位置。根据TIA标准规定，每条链路中只允许使用一根B型跳线。

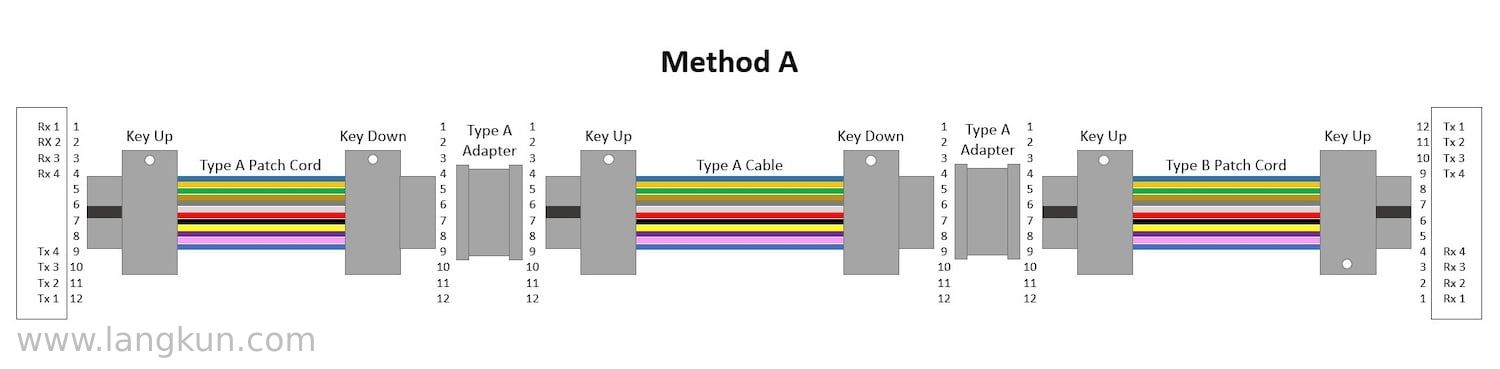

方法A极性使用带有A型适配器的A型电缆，一端是A型跳线，另一端是B型跳线，以确保发送和接收光纤对应。
方法B极性
方法B 使用 B型反向MPO主干光缆，其两端均为 键上 连接器。这种配置使得 1号纤芯 位置的光纤到达对端时对应 12号纤芯 位置。
方法B 通过使用 B型主干光缆 配合 B型适配器（用于连接两个键上对键上的连接器），并在链路两端使用 B型跳线，从而简化了12芯MPO的极性管理，使得整个通道中全部为 键上对键上 的配置。由于整个通道统一采用同类型的跳线，消除了跳线选型上的不确定性。

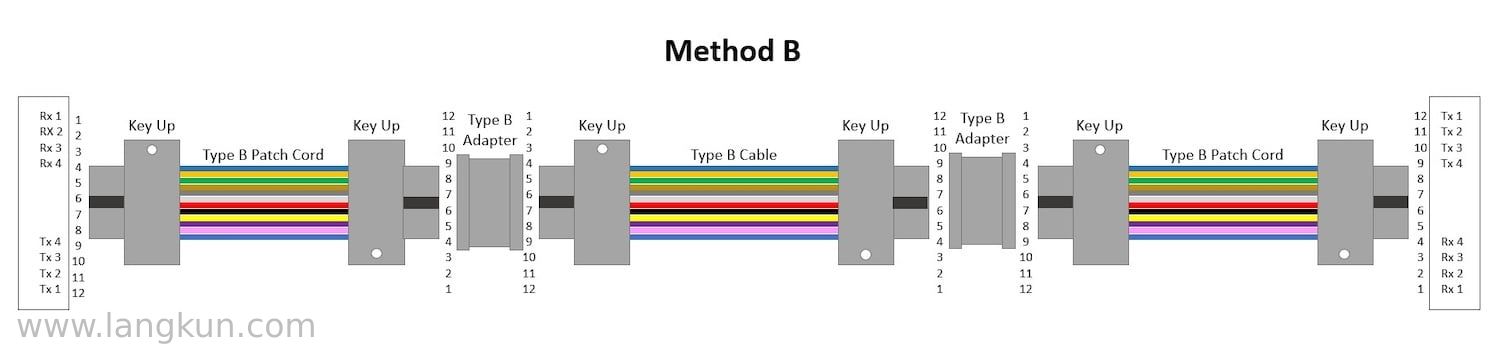

B方法极性使用B型电缆，两端均配备B型适配器和B型跳线，消除了线缆选择的不确定性。
方法C极性
方法C 使用 C型交叉MPO主干光缆，它将光纤对进行翻转：1号纤芯 位置的光纤到达对端时位于 2号纤芯 位置，2号纤芯 位置的光纤到达对端时位于 1号纤芯 位置，依此类推（3↔4，5↔6，……）。
虽然 C 型 MPO 主干光缆在双工应用中表现良好，但 方法 C 并不推荐用于并行光传输。若要用方法 C 支持并行光，需要采用 A 型适配器（键上对键下），并在一端使用复杂的 C 型交叉跳线 来逆转成对翻转，同时在另一端使用 B 型跳线。此外，C 型主干光缆和跳线在市场上并不容易获得。

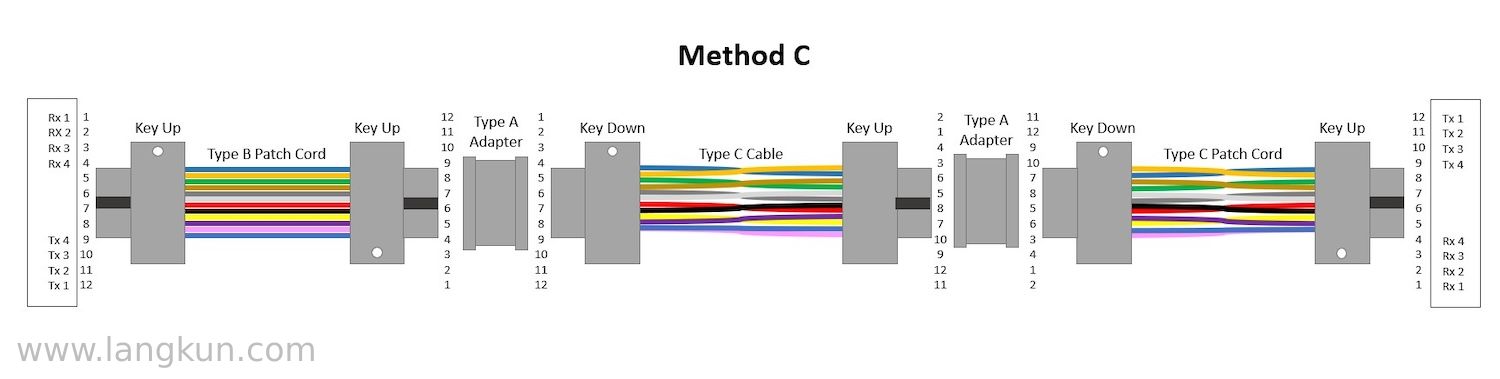

方法C极性使用带有A型适配器的C型电缆，一端为B型跳线，另一端为C型跳线，以反转对接。C型电缆和电缆复杂且不易获得，因此不推荐C方法用于并行光学应用。
斜面端面难题
所有单模 MPO 连接器均采用 斜角物理接触（APC）端面，其 8 度斜角设计旨在改善回波损耗性能。如今，在数据中心中，为支持对回波反射更为敏感的 400G 和 800G 高速应用，APC 多模 MPO 连接器也日益普及。
尽管 方法 B 因两端使用相同类型的跳线而被推荐采用，但 APC MPO 连接器 的插接需要 键上对键下 的配置才能实现端面的正确对准。这正是 方法 B 几乎总是使用 A 型适配器 的原因——这种方式通常被称为 “改良型方法 B”。通过使用 A 型适配器，B 型光缆的方向会发生改变，从而确保形成 键上对键下 的配置，以适应斜角端面的对准要求。

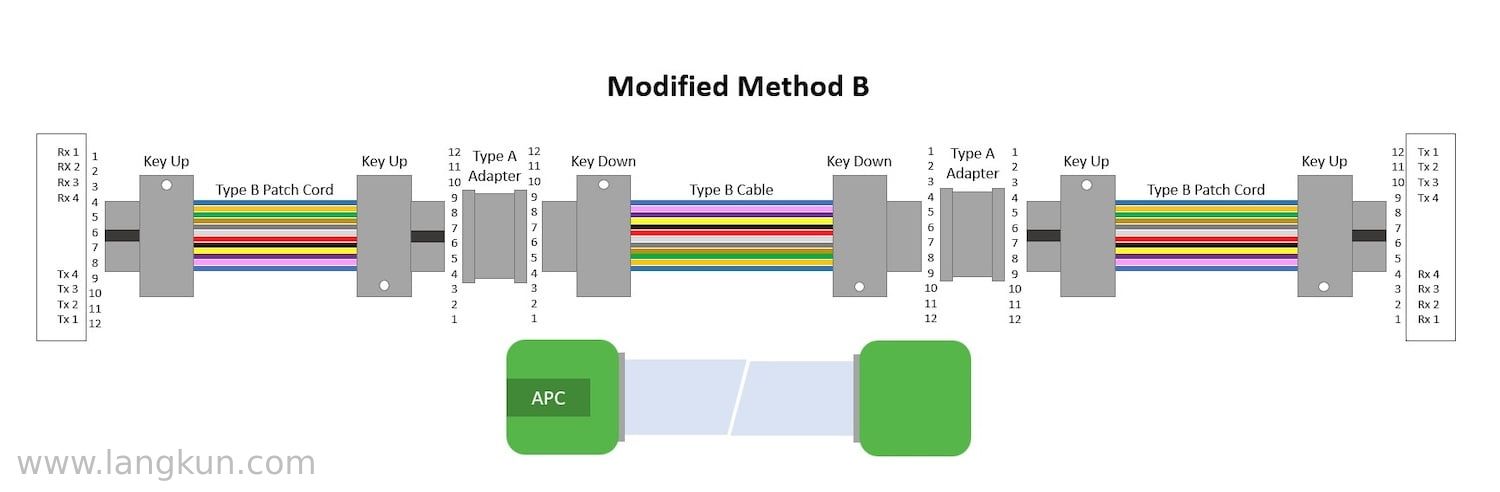

修改后的B方法极性：使用带有Type-A适配器和Type-B跳线的B型电缆，确保支持APC连接，这需要按键从按键到按键连接的配置。
如何确保正确的极性
极性方法应在设计阶段确定，以确保购买正确的元件。不幸的是，极性混淆常导致安装后发现错误的电缆或跳线。由于预先终端的MPO组件和跳线通常是定制制造（且常常不可退货），订购错误极性可能导致意外的项目延误和成本。
Fluke Networks MultiFiber™ Pro 测试仪允许你测试单个跳线、永久链路和通道的极性正确（更不用说它能在6秒内自动扫描并测试全部8或12根光纤的插入损耗结果）。所以，如果你错误地在主干电缆是Type A的情况下，在两端都安装了Type B跳线，MultiFiber Pro会提醒你问题所在。
一些 UPC 多模 MPO 连接器允许在现场更改极性，而无需重新订购正确极性的跳线（并等待到货）或维持多种极性类型的大量库存。这种能力可以通过在现场纠正错误来节省成本并防止延误。
- US Conec 的 MTP Pro 连接器：该连接器的键位（key）可通过专用工具在键上（key up）和键下（key down）之间切换。将连接器插入工具的极性更换端口，直至听到“咔嗒”声，然后取出即可。
- **Panduit的PanMPO：**极性通过一个可互换的外壳实现更改。只需轻松取下该外壳，旋转 180 度，然后重新装回，即可在键上与键下之间切换键位。
PanMPO 和 MTP PRO 还支持通过移除或添加引导针来更改 UPC 和 APC 单模及多模连接器 的极性，从而确保在有源设备和适配器处始终保持母头对公头的正确插接。Senko 的 MPO 连接器 以及多家获得 US Conec 和 Senko 连接器授权的制造商所提供的连接器，也支持现场更改极性。但请务必注意：APC 连接器因其斜角端面结构，无法更改极性。
