光纤认证测试：其实你真正需要的只是损耗、长度、极性（有时还需要反射率）
随着数据速率提升至 400G 及以上，以及新型光纤应用不断涌现，究竟哪些光纤测试参数足以保证高速应用的正常运行，这一问题很容易让人感到困惑。除了对反射更敏感、需要考虑连接器反射的短距离单模应用外，对于一级（Tier 1）认证测试而言，插入损耗测试、长度和极性实际上已经足够。
插入损耗在认证测试中至关重要
插入损耗以分贝（dB）为单位，指任何类型传输中信号沿线缆传输时发生的功率降低。线缆越长，信号到达远端时的衰减就越大。除长度外，引起反射的事件（如连接器、熔接点、分路器和弯曲）也会增加总损耗。
我们如此关注光纤链路插入损耗的原因，是因为为了充分支持应用，信号必须有足够的功率让接收端能够解读到它。事实上，所有IEEE光纤应用都规定了整体通道和连接器损耗限制——这是决定几乎所有光纤应用性能的最重要参数，也是你在使用CertiFiber™ Pro Optical Loss Test Set进行Tier 1认证测试时的关键参数。
需要注意的是，最大允许插入损耗因应用而异，高速应用和多模应用的插入损耗要求更为严格。由于插入损耗与长度直接相关，高速多模应用的距离限制也更短——IEEE 本质上是在损耗和距离之间寻求平衡，以满足大多数部署场景。例如，10 Gb/s 多模应用（10GBASE‑SR） 在 400 米 OM4 多模光纤 上的最大通道插入损耗为 2.9 dB；而 400 Gb/s 多模应用（400GBASE‑SR4） 在 100 米 OM4 多模光纤 上的最大通道插入损耗仅为 1.8 dB。相比之下，单模 LR 应用 在 8 公里 距离上的最大通道插入损耗约为 6.0 dB。
长度起着关键作用
如果插入损耗足够低，意味着信号可以在链路的远端被检测到。那么，为什么长度重要？有两个原因：
- 通信协议的正常运行基于一个预期：信号将在指定时间内到达远端。长度越长，意味着延迟越大。
- 光信号在光纤中传输时产生的色散会使波形发生畸变，严重时接收端甚至无法区分 1 和 0。这与光纤的模式带宽有关（详见下文）。
因此，标准制定者根据光纤类型的色散特性限制链路长度。这就是为什么400GBASE-SR4在OM3上限制在60米，在OM4或OM5上限制为100米。
极性始终至关重要
对于每一条光纤链路，发送光纤（Tx）必须与对应的接收光纤（Rx）匹配。正确的极性确保这种对应关系得以保持。
对于采用多纤芯 MPO 连接的并行光应用，极性较为复杂，因为多条光纤需要对应。一旦极性未能正确保持，链路就会完全无法工作。这就是为什么Fluke Networks的光纤认证测试仪会验证跳线、永久链路和通道的极性正确。
有时也需要考量反射
虽然光纤连接器需要满足一定的反射性能以符合行业组件标准，但这通常不是您需要测试的项目——除非链路需要支持短距离单模应用。
多模收发器对反射有极高的容忍度，但单模收发器则不然。用于短距离应用（如 100GBASE‑DR、200GBASE‑DR4、400GBASE‑DR4 和 800GBASE‑DR8）的低成本、低功耗单模收发器，对反射更为敏感。

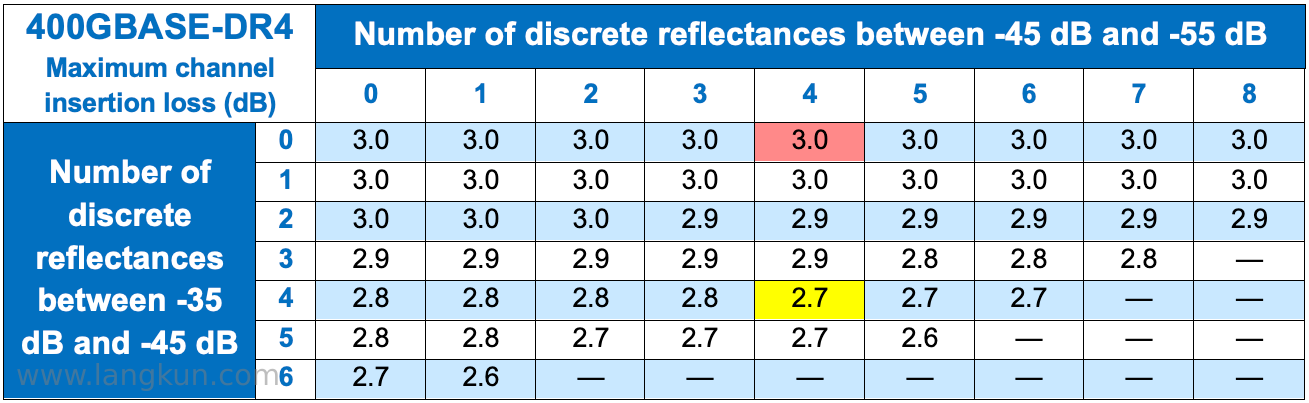

因此，IEEE 实际上根据通道中连接器的数量和反射值，规定了短距离单模 DR 应用的插入损耗限值。如表 1 所示，在 400GBASE‑DR4 应用中，若有 4 个连接器，其反射值介于 -45 dB 至 -55 dB 之间，且没有反射值在 -35 dB 至 -45 dB 之间的连接，则插入损耗为 3.0 dB（红色高亮）。若这 4 个连接器的反射值介于 -35 dB 至 -45 dB 之间，则最大插入损耗降至 2.7 dB（黄色高亮）。虽然您可以根据制造商提供的反射值来设计短距离单模系统，但反射值会随时间劣化，因此最好预留一定余量。
准确测量短距离单模应用连接反射率的唯一方法是使用光时域反射仪（OTDR），如Fluke Networks的OptiFiber™ Pro OTDR，它可以检测单个熔接点和连接器的损耗与反射。请注意，OTDR 也是进行二级（Tier 2）测试所必需的设备。
表1。400GBASE-DR4应用的最大通道插入损耗
那么带宽测试呢？
光纤的带宽称为模式带宽或有效模式带宽（EMB），指的是特定光纤在给定波长下能传输多少数据量。光纤应用被指定为使用最小带宽的光纤。带宽测试由光纤制造商进行，涉及复杂的实验室测试，配备专用分析仪发送和测量高功率激光脉冲——现场准确测试成本高昂，只要遵守标准定义的长度和插入损耗限制，就无需担心。
这并不是说光纤网络经过认证并投入运行后，就不需要测试通道的吞吐量能力了——但那是对实际连接速率的测试，而非线缆本身的带宽。如果您的插入损耗仍在合规范围内，但网络性能不佳，可能值得使用 OTDR 检查链路上事件的反射值。如果损耗和反射都正常，问题很可能出在有源设备而非布线系统上。如果确实存在损耗问题，那就是需要排查故障的时候了。
简而言之，插入损耗、长度和极性（Tier1测试） 几乎总能决定对应用的支持能力——但在某些情况下，您可能需要增加反射率的测试（短距离单模应用和二级（Tier2）测试）。
