使用CertiFiber Pro对已固定的MPO多模链路进行认证

本文介绍了一种使用CertiFiber Pro对两端均采用12芯带针脚MPO连接器的多模链路进行认证的方法。

同样的方法也可用于8芯带针脚MPO链路。由于此方法需要使用分支光缆（LC转无针MPO），用户需要了解其安装所需的极性。使用MultiFiber Pro可实现更快速的认证。此外，MultiFiber Pro还能自动报告极性。点击此处查看如何使用MultiFiber Pro认证带针脚MPO主干光缆。

你需要：

- CFP2-100 或 CFP2-100-Q
- MRC-50EFC-SCLCKITM数量 1
- MRC-50-LCLC 数量2
- 双工LC隔板耦合器（单模）
- 无针脚MPO转LC分支光缆，数量 2 条——来自您所测试的布线供应商

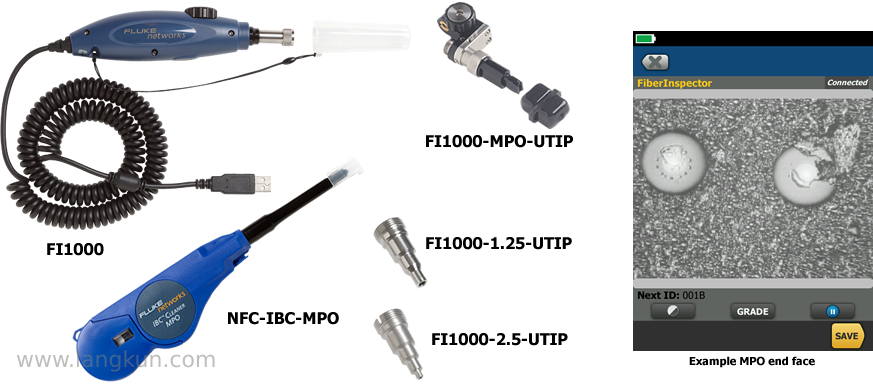

此外，检查对于此方法的成功至关重要。若不进行检查，您可能会得到偏大的损耗结果（即结果过于悲观）。检查范围包括MPO和LC连接器的端面。Versiv系统使用的USB FI-1000 FiberInspector配有MPO适配器头可供使用。

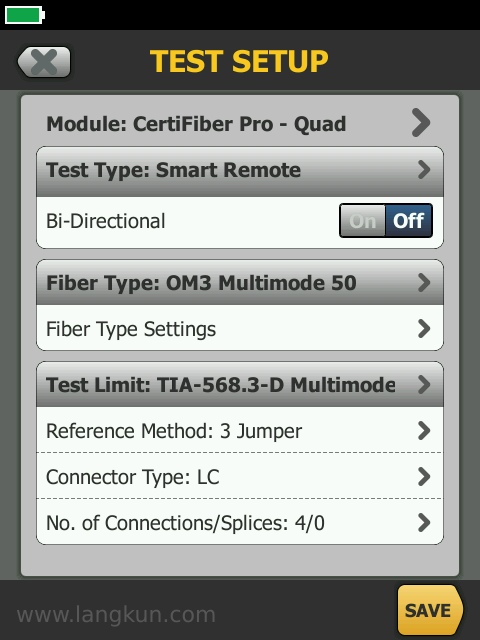

1. 请向您的布线供应商/顾问咨询其测试限值。此处我们将使用TIA-568.3-E多模标准，并采用三跳线参考法。您可能听说过：“永远不要对链路测试采用二跳线或三跳线参考法。”然而，对于MPO主干光缆测试，则必须使用三跳线参考法。请注意，连接/熔接数量：4/0，这一点非常重要。
2. 检查所有测试线，必要时清洁。
3. 将SC转LC的EF-TRC插入主机和远端单元的输出端口。（这里请勿使用 Bend Insensitive Multimode 线缆）

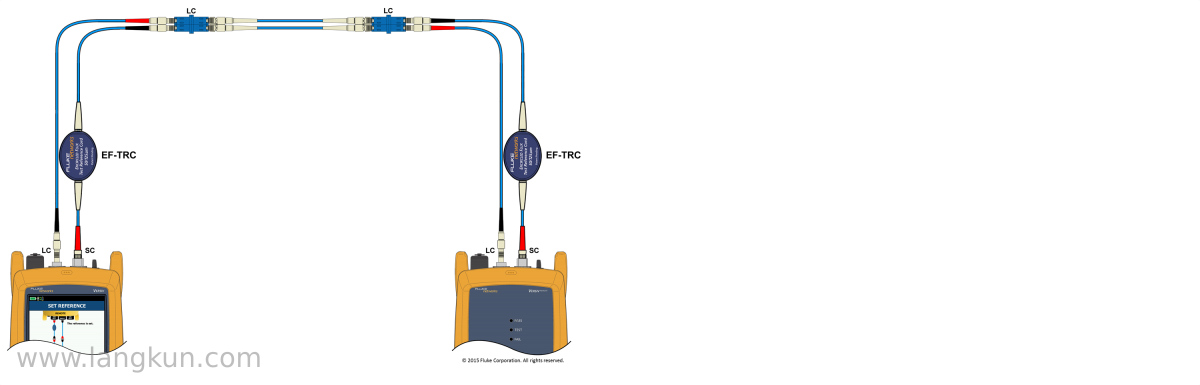

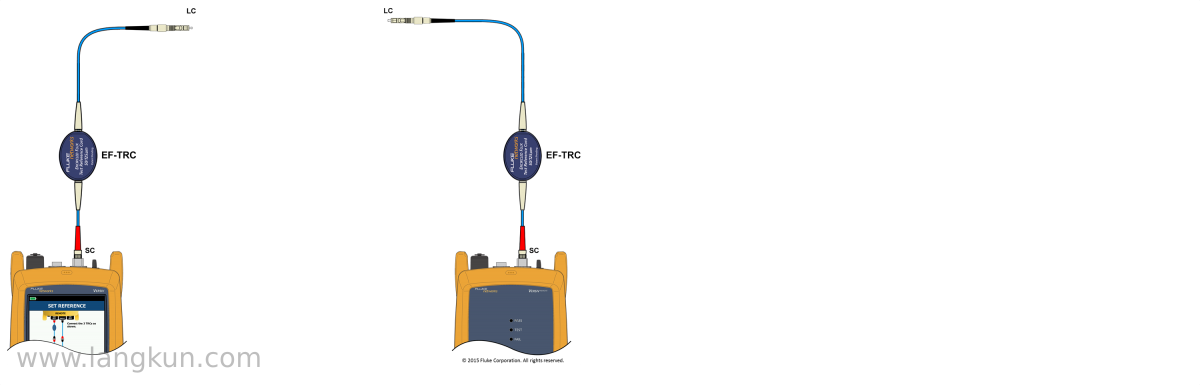

4. 主设备和远程设备连接：
5. 在主（HOME）屏幕上，依次点击“设置参考”（SET REF）>“确定”（OK）>“跳过向导”（SKIP WIZARD）>“设置参考”（SET REFERENCE）（使用此方法时，请勿在CertiFiber Pro中使用“运行向导”功能。）
6. 点击“下一步”（NEXT）> 按“主屏幕”（HOME）键。

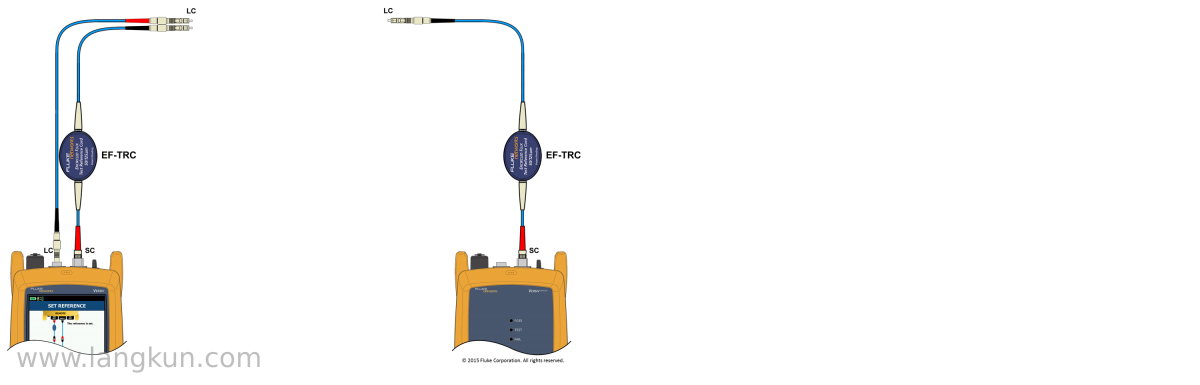

7. 参考设置完成后，仅断开与输入端口（INPUT PORTS）的连接
8. 将已知良好的LC到LC测试参考线插入主机的输入端口：
9. 将已知良好线缆LC对LC测试参考线插入远程设备的输入端：

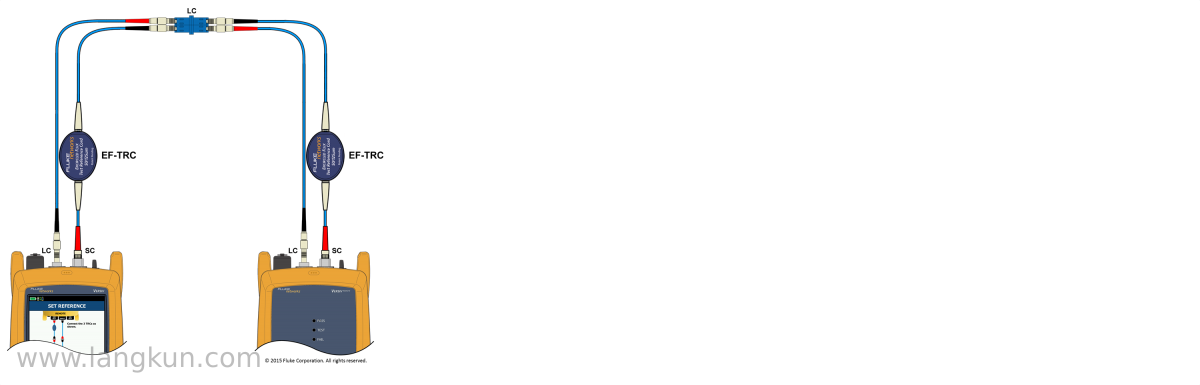

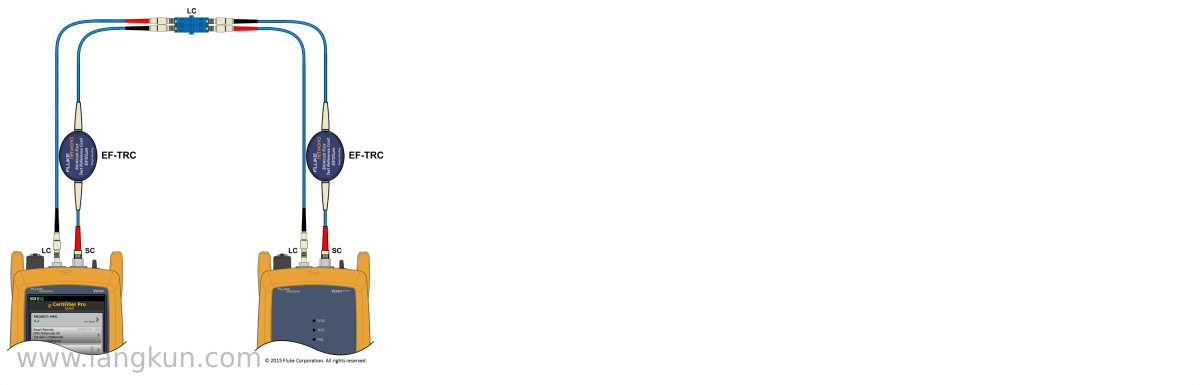

10. 用单模LC耦合器连接主机和远端设备：（单模能提供更好的对齐）

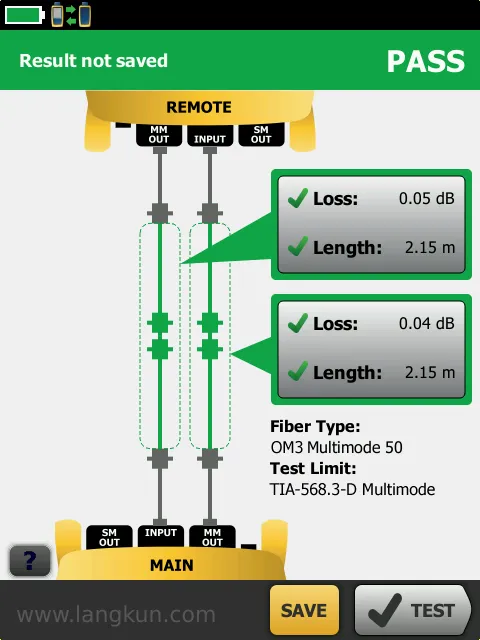

11. 点击测试，确保报告的损耗为≤0.15 dB。否则不要继续。
忽略屏幕上显示的连接器数量。只要确保两根光纤的损耗都是≤0.15分贝。在这个例子中，损耗分别是0.05 dB和0.04 dB，因此我们可以进入下一步。
12. 点击保存作为这些TRC为≤0.15 dB的证明，并保存为便于回忆的标识符。
13. 两根光纤均报告损失≤0.15 dB，按下HOME键并点击SET REF>OK >跳过向导>SET REFERENCE：
14. 使用参考设备，断开主机和远端机：

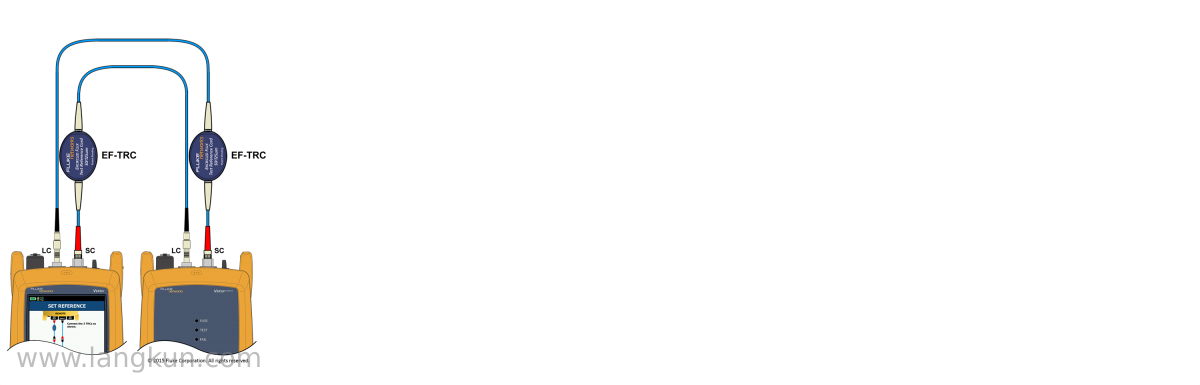

15. 在主机和远端单元之间插入一根双工LC对LC测试参考线：
16. 按HOME并点击TEST，确保报告的损耗为≤0.15 dB。否则请勿继续：
17. 点击“保存”，用一个易于回忆的标识符证明额外的“现场校准线”是≤0.15 dB。
18. 点击HOME，点击SET REF>OK，>跳过向导>SET REFERENCE。
19. 拆掉你刚添加的双工LC到LC测试参考线：

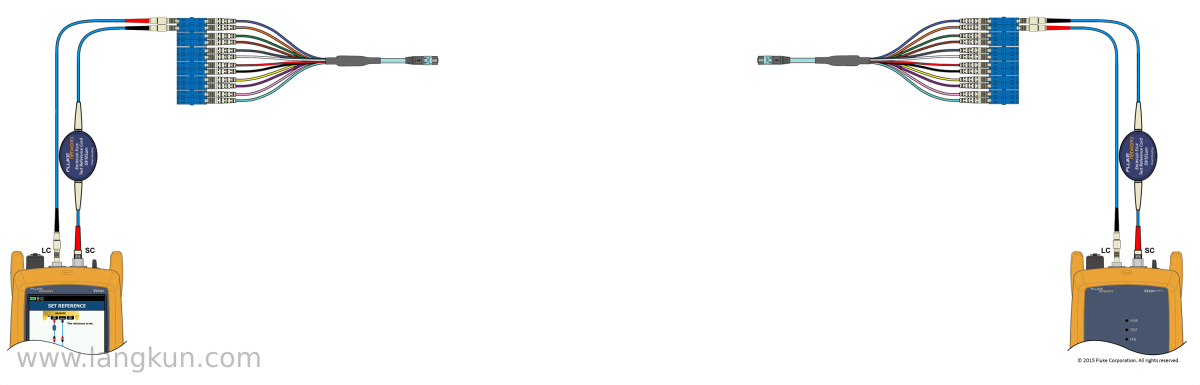

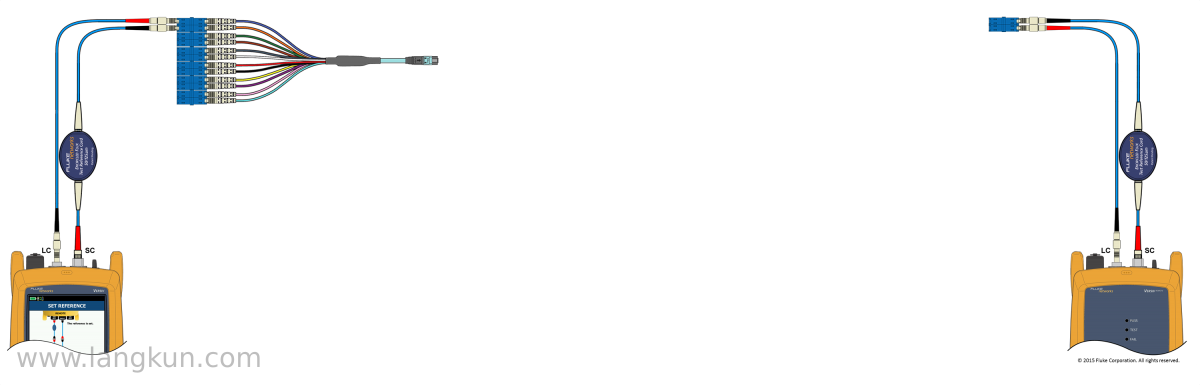

20. 将一条LC转无针脚MPO分支光缆连接到主机：
21. 将一条LC转无针脚的MPO分支光缆连接到远端机：

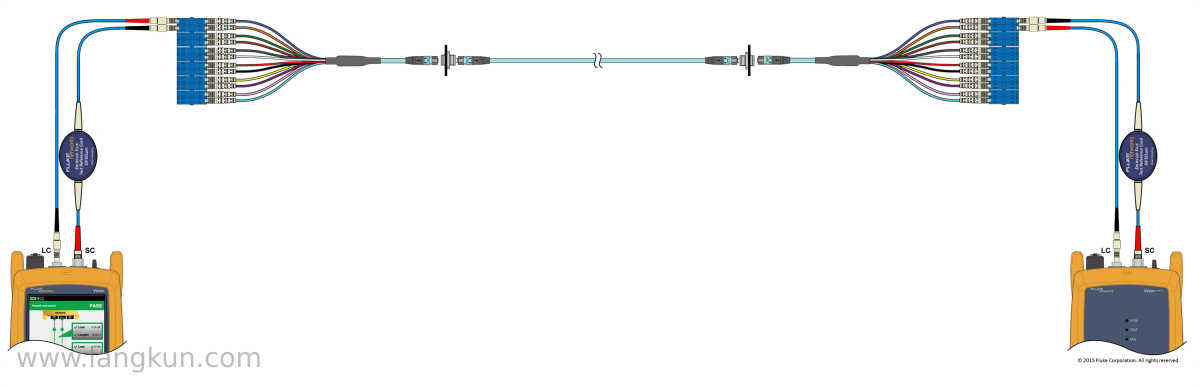

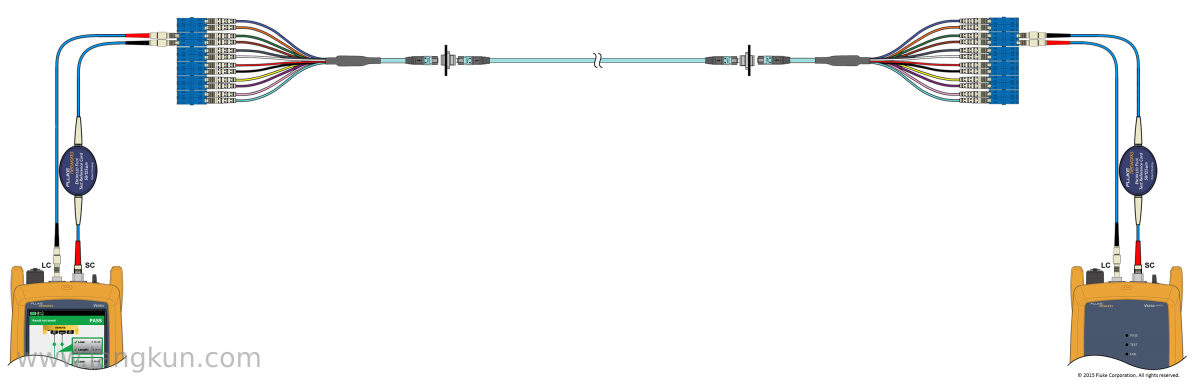

22. 连接到您要认证的带针MPO链路：
23. 轻敲测试。
24. 点击保存以存储丢失的两根光纤。
25. 现在进入下一对，继续测试所有对：
