在一级（Tier 1）光纤测试中，必须将测试仪校准至 0 dB，以归零所有测试参考跳线（TRC）带来的损耗。这就像先把空碗放在秤上并归零，才能准确称量碗中内容物的重量一样。下面我们来详细了解一下测试参考跳线（TRC），以及为什么行业标准推荐使用 1 跳线参考法 来完成这一关键步骤。
什么是测试参考线？
根据行业标准的定义，一级（Tier 1）测试 用于测量光纤链路的总插入损耗。其操作方式是使用一套光损耗测试仪（OLTS），在链路一端放置光源，另一端连接光功率计，以测量从对端出射的光功率。该损耗测量结果应包含链路中首个和末个连接器的损耗，这样才能真实反映布线系统在实际投入使用时的性能表现。
由于无法直接测量单个连接器的损耗，连接器损耗实际是通过一对配对连接器的整体损耗来计算的。因此，要测量链路中首个和末个连接器的损耗，就需要将它们分别与一个质量已知且类型匹配的参考连接器进行配对。这正是测试参考跳线（TRCs） 发挥作用的地方。

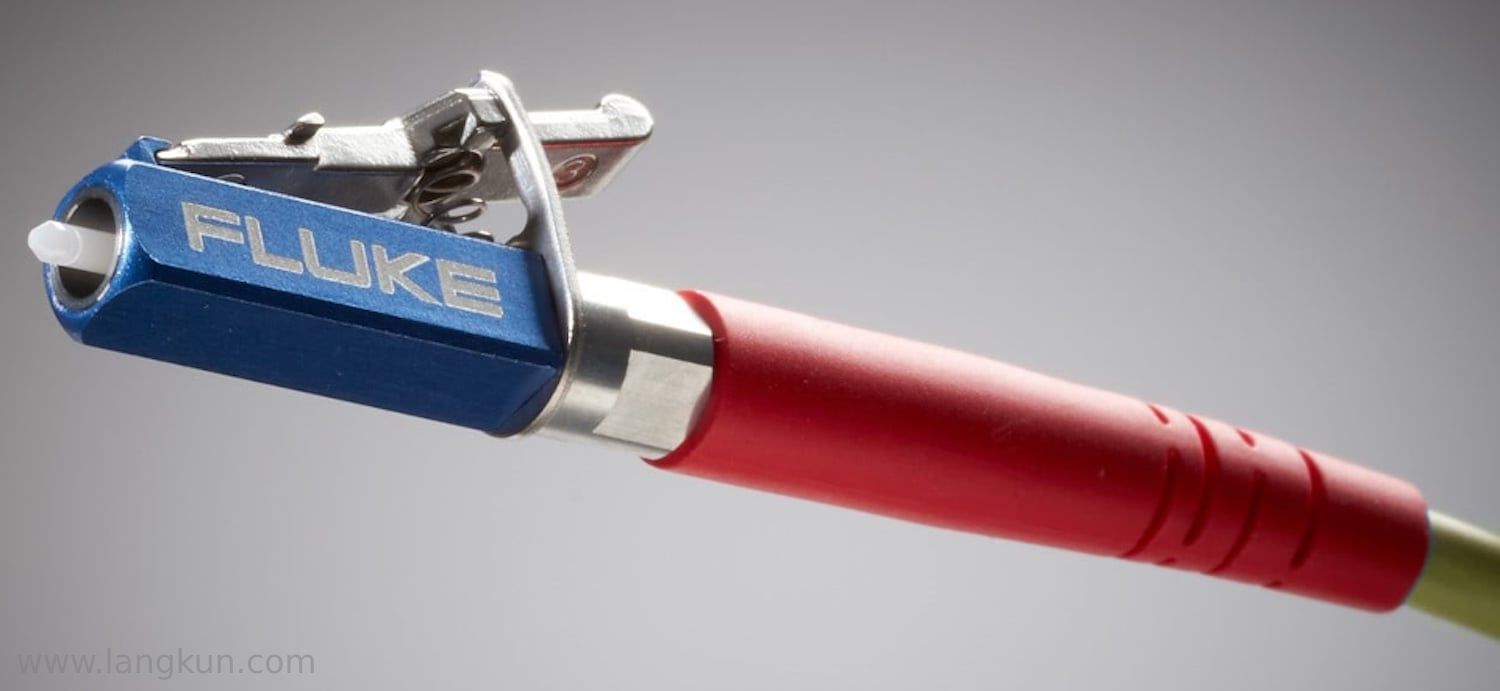

测试参考跳线（TRCs）专门用于布线系统的认证测试。 它们由参考级（reference-grade）光缆和连接器制成，具有极低的插入损耗——多模光纤优于 0.1 dB，单模光纤优于 0.2 dB。这种低损耗特性至关重要。若使用损耗较高的TRC，会导致测试结果偏严（pessimistic result），尤其是在低损耗连接链路中，可能使一条完全合格的链路被判定为不合格，进而引发代价高昂且不必要的返工。
在测试多模光纤链路时，测试参考跳线（TRC）还必须符合 环绕通量（EF） 要求。EF 是一项定义多模光纤所需发射条件的指标；它能够控制光源的发射方式，并滤除不需要的光模，从而最大程度地减小因不同光源差异所导致的不确定性和不一致性。符合 EF 要求的 TRC 可确保 EF 合规的光源状态得以维持至跳线末端，即与被测链路相连接的位置。
正确的TRC维护
与任何光纤连接器一样，TRC连接器的端面可能会被灰尘和杂物污染。TRC端面脏了会导致信号损失和反射，导致测试结果不准确且悲观。脏端面还可能污染测试设备的端面和被测光纤链路。
测试前，检查、必要时清洁，然后重新检查TRC端面至关重要，就像检查链路上的其他连接器一样。Fluke Networks 为此任务提供专用工具：
- FI-3000 FiberInspector™ Ultra Camera 标配 UPC 和 APC 8、12 和 24 光纤 MPO 端面的检查头。有附件尖端可用于检查16和32光纤MPO以及超小型（VSFF）多光纤MMC连接器，以及单光纤端面。
- FI-7000 FiberInspector Pro 配备 1.25 毫米和 2.5 毫米通用尖端，用于检测 UPC 和 APC 的 LC、FC、SC 和 ST 双工连接器，以及 SN 和 MDC VSFF 连接器。
TRC会随着时间磨损，需要更换。最佳实践是在测试前验证TRC的性能;这是确保任何链路失败不是由于TRC退化的唯一方法。Fluke Networks 建议每 288 次检测验证你的 TRC，并记录这些结果。这为判断TRC何时磨损并必须更换提供了一个基准。Fluke Networks Tier 1 认证测试员配备向导，指导您完成验证流程。
有些客户要求你跟踪TRC上完成的总测试数量以及自设定参考以来的时间。如果从设置参考到准备测试之间已经过去了几个小时，最好重置参考。Fluke Networks 的 CertiFiber™ Max OLTS（Fulke Networks）内置可选定时器和计数器，用于跟踪自设置参考以来的时间以及对特定 TRC 进行了多少次测试;测试人员会在您即将超出这些限制时发出警告，确保您符合客户的要求。
选择合适的测试参考方法

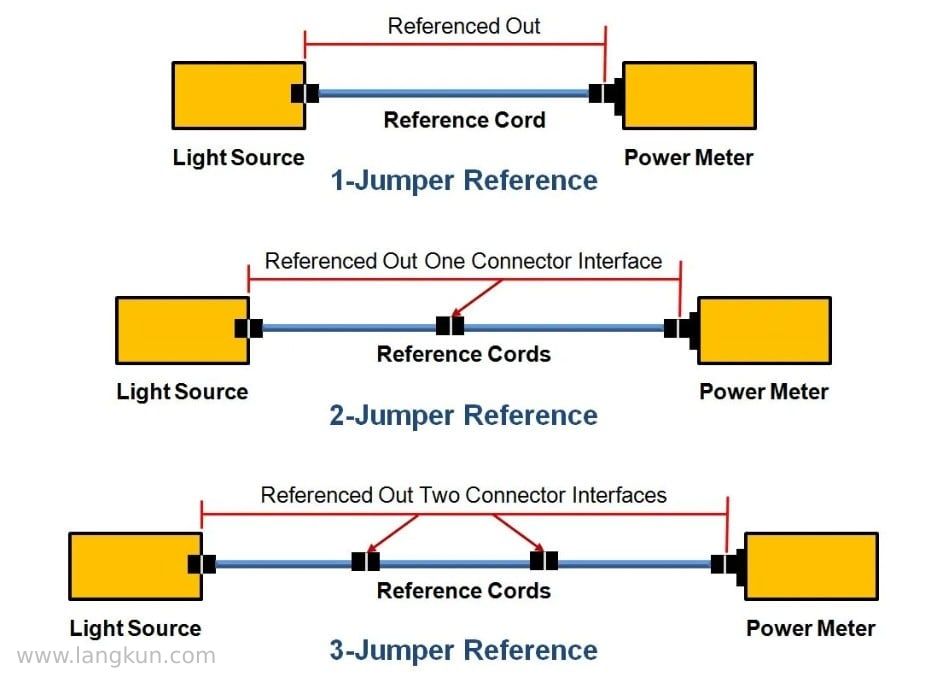

测试时，必须选择参考方法：1跳、2跳或3跳。尽可能使用1跳线参考法来测试光纤链路损耗，因为它提供最少的不确定性。
- 1跳线参考：这是行业标准推荐的默认方法。它从TRC连接到测试仪光源的点开始，一直到远端连接到功率表的位置。这正确地解释了两端连接的丢失，因此测量中不确定性最小。
- 2跳线参考：该方法参考两个跳线之间的连接，最终测量仅包含一个端点连接。不推荐采用：它是所有参考方法中不确定性最高的，且仅部分反映全损情况。只有当链路的一端或两端都用插头终止时，才应使用。
- 3跳线参考：该方法参考两对连接器，需要更复杂的工艺，使用替换线来弥补第一个和最后一个连接器的损耗。只有在标准1跳线方法不可行时才应使用，例如测试接口上的连接器类型与被测链路的连接器类型不匹配。
1跳线参考法通过计入链路两端连接器的损耗，提供了最小测量不确定性。而 2跳线法 和 3跳线法 则准确性较低，或无法完整测量链路总损耗。
对于新的VSFF连接器，比如CS、SN和MDC，你可能会发现你的OLTS缺少所需的接口端口。在这种情况下测试时，必须使用混合分线和更难、更不准确的三跳参考。幸运的是，Fluke Networks有两种解决方案，提供标准优先的1跳线参考测试：CertiFiber Pro配备支持1跳线参考的MDC VSFF适配器，CertiFiber Max则包含一个集合参考向导，逐步引导你完成关键的1跳线引用流程。
看看这个视频，我们的Jim Davis演示使用CertiFiber Pro测试接到MDC VSFF连接器的光纤链路，使用1跳线参考。
简化参考设置
使用Fluke Networks Versiv™光纤认证测试仪时，设置参考点非常简单。Versiv测试器内置一个集合参考向导，通过清晰的彩色动画引导你设置，这些动画与我们的TRC相匹配。Max 测试仪甚至在流程开始时显示所需适配器、测试参考线和验证线的清单。
设置参考会精确显示主机和远程设备的输出端口应连接哪些端口。然后它会一步步通过输入端口连接设备。一旦提示音和图标显示两台设备已正确连接，只需点击“设置参考”，参考只需几秒钟即可设置。

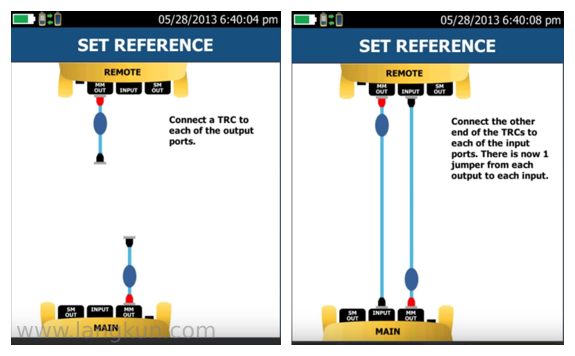

Fluke Networks 的集合参考向导使用清晰的彩色动画，引导用户完成设置参考的过程。
设置好引用后，向导会引导你断开输入端口——但绝不能断开TRC和输出端口的连接，否则引用会失效，必须重新开始。然后向导会指导你验证TRC。一旦确认，你就可以开始测试了。向导会自动存储参考值和TRC验证结果，并将其包含在您的测试结果中。
